方解石粉碎分級技術簡述
全球方解石資源較豐富，CaCO3含量³97%的優質方解石較大，因此，目前工業上一般不對方解石進行機械選礦加工，只進行簡單的洗礦和手選。以下介紹一下方解石粉碎和分級技術。
（1）粉碎、分級
粉碎分級的目的是加工出滿足應用領域細度要求的重質碳酸鈣產品。工藝流程和設備依產品細度要求而定，對于400目以下的產品，一般原則工藝流程是：原礦→破碎→磨礦（粉）→（分級）。主要設備有雷蒙磨(懸輥磨)、旋轉筒式球磨機、立式磨（壓輥磨）、離心自磨或旋磨機、錘磨機、振動磨、渦輪式粉碎機等。大多采用干式開路式粉碎工藝。表1所列為這些設備的給料粒度和產品細度。
表1 粉碎設備的給料粒度和產品細度
|
設備類型 |
雷蒙磨 |
球磨機[1] |
立式磨 |
旋磨機 |
振動磨 |
錘磨機 |
渦輪粉碎機 |
|
給料粒度，㎜ |
|
|
|
|
|
|
|
|
產品細度，mm |
40～125 |
40～150 |
30～150 |
20～150 |
15～150 |
15～150 |
40～350 |
（2）超細粉碎與精細分級
國內外方解石和白堊的超細粉碎工藝主要有干法和濕法二種。干法工藝一般用于生產d97\3～5mm的產品，濕法工藝一般用生產d97\3～5mm（d90\2mm）的產品。
工業上采用的干法超細粉碎設備主要包括高速機械沖擊磨機、旋轉筒式球磨機、攪拌球磨機、振動球磨機、高壓輥磨機、分級研磨機、旋風自磨機以及氣流粉碎機等。除具有自行分級功能的氣流磨以外，為確保產品細度和粒度分布的要求，在實際生產線上一般均配置精細分級設備，配置方式有內置式和外置式二種，內置式均為內閉路生產方式，外置式可以有開路和閉路二種生產方式，開路式通過分級機分級后生產二種不同細度的產品，閉路式只生產一種超細粉體。干法生產線常配的分級機是離心或渦流式空氣或氣流分級機，如MS、MSS、ATP、LHB、QF等機型。圖1～5是常見的方解石和白堊的干式超細粉碎工藝流程。
濕式超細粉碎設備主要是濕式攪拌球磨機或研磨剝片機、砂磨機、螺旋攪拌磨或塔磨機、振動磨等。主要生產超紙涂料或顏料級產品和高檔涂料的填料和顏料。圖6是較典型的三段連續式攪拌磨超細粉碎工藝流程。該工藝主要由三級濕式攪拌磨或研磨剝片機及相應的儲罐和泵組成。原料經調漿筒1添加水和分散劑調成一定濃度或固液比的漿料后給入儲漿罐2，通過儲漿罐2泵入攪拌磨3中進行研磨。經攪拌磨1研磨后的料漿經分離研磨介質后給入儲漿罐4，通過儲漿罐4泵入攪拌磨5中進行第二次（段）研磨；二次研磨后的料漿經分離研磨介質后進入儲漿罐6，然后泵入攪拌磨7中進行第三次（段）研磨；經第三次研磨后的料漿進入儲漿罐8，并用磁選機除去鐵質污染及含鐵雜質。如果該生產線建在靠近用戶或離用戶較近的地點，可直接用管道或料罐送給用戶。如果較遠，則將料漿進行脫水脫水，然后進行打散和包裝。圖7所示為我國唐山東礦化工廠年產12000噸造紙涂料和填料級超細重質碳酸鈣工藝流程圖。其中，LEM型砂磨機由德國耐馳公司制造。其生產工藝主要由配料、中間緩儲、臥式砂磨機、分離篩等部分組成。其中砂磨機的筒體容積1000升。給料粒度為d97\45mm（或全部小于70mm）；產品細度為：涂料級d90\2mm；填料級d97\4mm（d60\2mm）。研磨介質尺寸為：I級研磨1.0～1.6㎜；II級研磨0.8～1.2㎜。

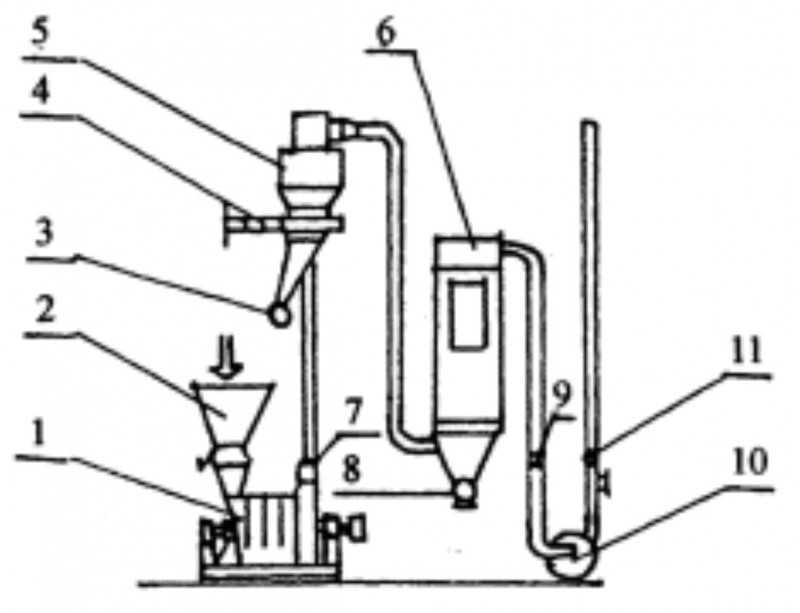

圖1高速機械沖擊磨閉路粉碎工藝流程
1-QM51超細粉磨機；2-給料機；3、8-星形排料閥；4、7、9、11-閥門；5-QF5型渦輪式分級機；6-捕集器；7-風機
1-QM51超細粉磨機；2-給料機；3、8-星形排料閥；4、7、9、11-閥門；5-QF5型渦輪式分級機；6-捕集器；7-風機

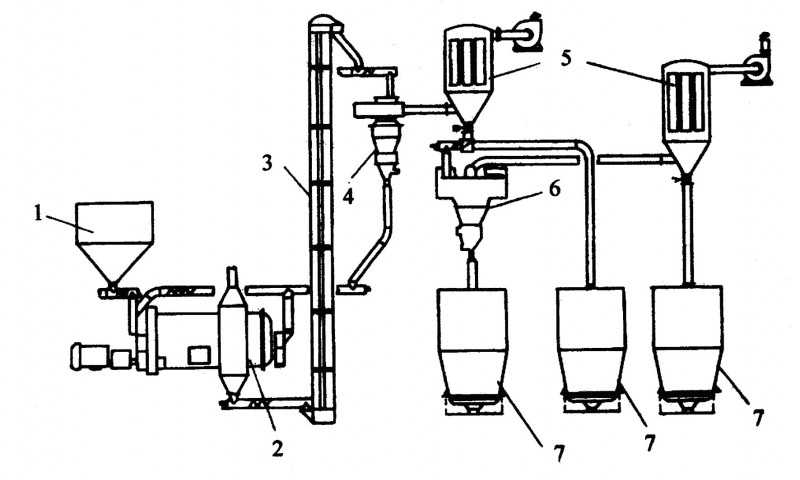

圖2球磨機干式超細粉碎工藝流程
1-料倉；2-球磨機；3-提升機；4-渦輪式分級機；5-除塵器；6-多輪式分級機；7-成品倉

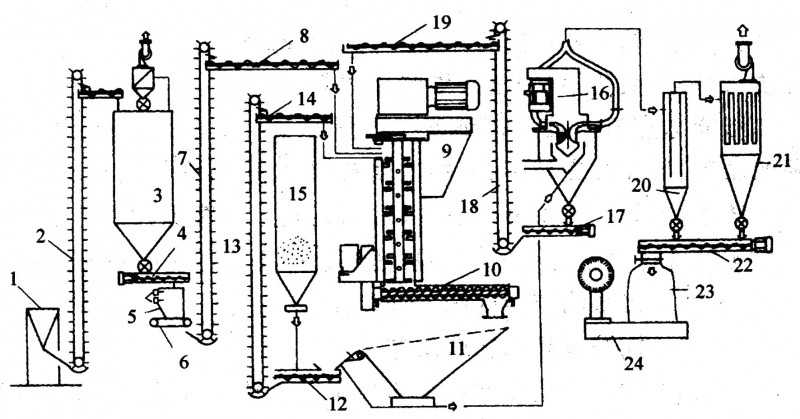

圖3攪拌磨干式閉路超細粉碎工藝流程
1-預粉碎機；2-斗式提升機；3-原料倉；4-螺旋輸料機；5-料斗；6-皮帶輸料機；7-斗式提升機；8--螺旋輸料機；9-干式攪拌磨；10-螺旋輸料機；11-介質分離篩；12--螺旋輸料機；13-斗式提升機；14--螺旋輸料機；15-研磨介質儲倉；16-渦輪式分級機；17-螺旋輸料機；18-斗式提升機；19--螺旋輸料機；20-集料器；21-集塵器；22--螺旋輸料機；23-包裝機；24-計量儀

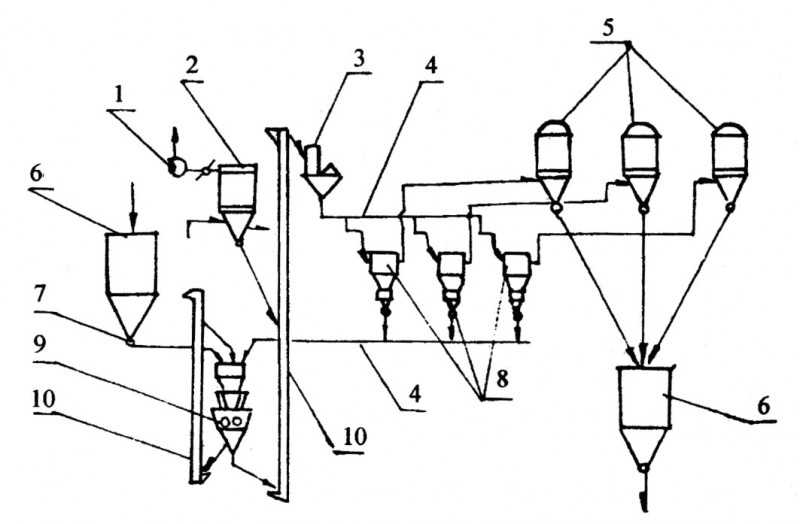

圖4振動磨干式連續超細粉碎工藝流程
1-原料倉A；2-原料倉B；3-給料螺旋A；4-給料螺旋B；5-錐形混合機；6-提升機；7-振動磨料斗；8-給料機；9-雙筒連續振動磨；10-旋轉閥； 11-集料器；12--螺旋輸料機；13-計量成品倉
1-原料倉A；2-原料倉B；3-給料螺旋A；4-給料螺旋B；5-錐形混合機；6-提升機；7-振動磨料斗；8-給料機；9-雙筒連續振動磨；10-旋轉閥； 11-集料器；12--螺旋輸料機；13-計量成品倉

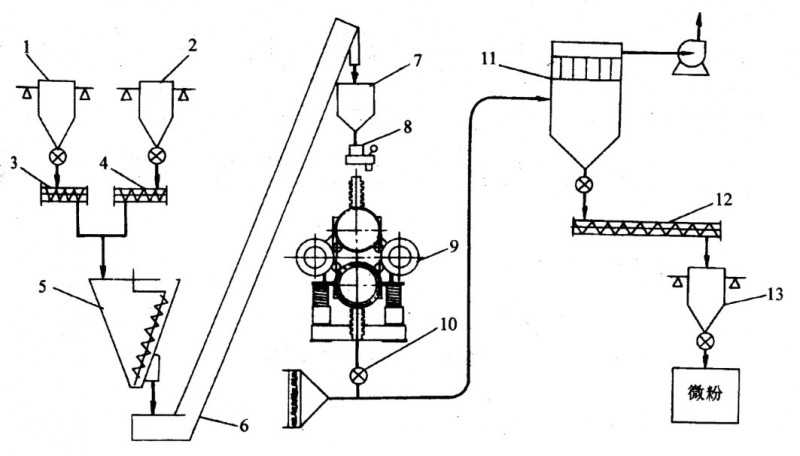

圖5高壓輥磨機干式超細粉碎工藝流程
1-空壓機；2-除塵器；3-打散機；4-螺旋輸送機；5-過濾器；6-料倉；7-給料機；8-ATP型渦輪式分級機；9-高壓輥磨機； 10-提升機；
1-空壓機；2-除塵器；3-打散機；4-螺旋輸送機；5-過濾器；6-料倉；7-給料機；8-ATP型渦輪式分級機；9-高壓輥磨機； 10-提升機；

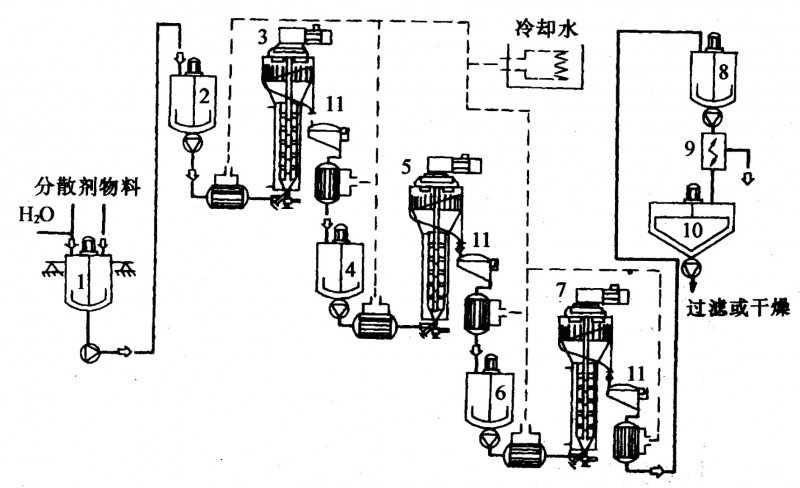

圖6三段連續濕式攪拌磨超細粉碎工藝流程
1-調漿筒；2-儲漿罐；3-攪拌磨I；4-儲漿罐；5-攪拌磨II；6-儲漿筒；7-攪拌磨III；8-儲漿罐；9-磁選機；10-成品儲槽；11-介質分離篩
1-調漿筒；2-儲漿罐；3-攪拌磨I；4-儲漿罐；5-攪拌磨II；6-儲漿筒；7-攪拌磨III；8-儲漿罐；9-磁選機；10-成品儲槽；11-介質分離篩

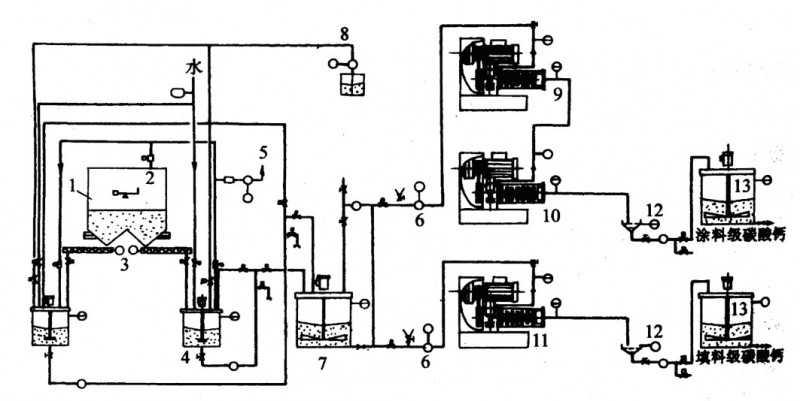

圖7 年產12000噸超細重質碳酸鈣濕法生產工藝流程
1-原料倉；2-稱重裝置；3-螺旋輸送機；4-配料罐；5-吸塵裝置；6-輸送泵；7-緩儲罐；8-分散劑；9、10、11-LME臥式砂磨機；12-篩子；13-產品儲罐
來源：中國粉體技術網1-原料倉；2-稱重裝置；3-螺旋輸送機；4-配料罐；5-吸塵裝置；6-輸送泵；7-緩儲罐；8-分散劑；9、10、11-LME臥式砂磨機；12-篩子；13-產品儲罐
