利用AlCl3作晶形控制劑制備棒狀納米碳酸鈣

       納米CaCO₃是一種優良的無機填料，在塑料、橡膠、涂料、化妝品等諸多工業領域應用前景廣闊。納米CaCO₃作為一種新型化工原料，碳酸鈣性能主要取決于其形態特征、粒度和分散性能等，同時其活化度、吸油值、沉降體積等對其應用領域有決定性作用。AlCl₃溶于水可以生成膠狀線性物質，利用這個特性，可以考慮將其用作制備棒狀納米碳酸鈣的晶型控制劑。晶型控制劑有很多種，但用AlCl₃作為晶形控制劑的研究報道還很少，本實驗研究了納米CaCO₃的制備工藝中AlCl₃用量對產品性能（活化度、吸油值和沉降體積）的影響，并用SEMM 和XRD對產品進行了表征。

１　實驗

１.1 儀器

       JSM-6330F型掃描電鏡（冷場），日本JEOL；Ｘ射線衍射儀（XRD），日本島津600型；DDS-307型電導率儀、PHS-313型pH計，上海精科；DC-0515型水循環制冷儀，上海恒平科學儀器有限公司等。

1.2  試劑

       氫氧化鈣，上海市奉賢奉城試劑廠；乙二胺四乙酸（EDTA），天津市百世化工有限公司；無水三氯化鋁，天津市福晨化學試劑廠；硬脂酸鈉，天津市科密歐化學試劑有限公司；95%乙醇，天津市紅巖化學試劑廠；鄰苯二甲酸二辛酯（DOP），天津市耀華化學試劑有限責任公司（上述試劑均為分析純）；液體石蠟，天津市廣成化學試劑有限公司（化學純）。

1.3  方法

       稱取一定量的Ca(OH)₂，加蒸餾水溶解，配成濃度為6%的Ca(OH)₂漿液，陳化一段時間，經200目篩網過濾，碳化反應前加入EDTA，控制反應溫度、CO₂流量、攪拌速率等參數，以pH儀和電導儀控制反應過程，待電導第一次下降并開始回升時加入一定量的AlCl₃，繼續碳化過程，當pH 值略小于９時停止通入CO₂并繼續攪拌一段時間，碳化反應過程結束。將碳化反應得到的CaCO₃溶液陳化12h，然后將其置于水浴鍋中進行升溫，并向其中加入硬脂酸鈉，控制攪拌速率和反應時間，抽濾、９５％乙醇洗滌、干燥、粉碎和過篩后得納米碳酸鈣產品。

1.4  分析方法

       活化度：稱取5g試樣，精確至0.01g，置于250mL分液漏斗中，加入200mL蒸餾水，以120次/min的速度往返振搖1min。輕放于漏斗架上，靜置20~30min，待明顯分層后一次性將下沉碳酸鈣放入預先于(105±5)℃恒重的（精確至0.001g）玻璃砂坩堝中，抽濾除去水，置于恒溫干燥箱中，于(105±5)℃干燥至恒重，精確到0.001g?；罨萖按式(1)計算。

       式中：m₂為干燥后坩堝和碳酸鈣的質量，g;m₁為坩堝的質量，g;m為試樣的質量，ｇ。
吸油值：稱取5g試樣，精確至0.01g，置于玻璃板或釉面瓷板上，用已知質量的盛有鄰苯二甲酸二辛酯(DOP)的滴瓶滴加DOP，在滴加時用調刀不斷地進行翻動研磨，起初試樣呈分散狀，后逐漸成團直至全部被DOP所潤濕，并形成一整團即為滴定終點。稱取滴瓶質量，精確至0.01g。整個測定要求在90min內完成。吸油量Y按式(2)計算。

式中：m₂為滴加DOP之前滴瓶和DOP的質量，g; m₁為滴加DOP之后滴瓶和DOP的質量，g;m為試樣的質量，ｇ。
       沉降體積：稱取5g納米碳酸鈣粉體置于有刻度的50mL具塞量筒內，加入一定量的液體石蠟，待粉體被石蠟完全浸潤后，再加入液體石蠟至50mL刻度處，以120次/min振蕩頻率上下振蕩3min，使粉末分散均勻，然后靜置，每隔12h記錄一次固體體積。

２　結果與討論

2.1   AlCl₃用量對活化度、吸油值和沉降體積影響

       Ca(OH)₂濃度（質量體積濃度）為6%，碳化起始溫度為20℃，CO₂流量為o.1m³/h，攪拌速率為300r/min，EDTA用量為1g/100g Ca(OH)₂，AlCl₃用量分別為0g/100g Ca(OH)₂、0.5g/100g Ca(OH)₂、1g/100g Ca(OH)₂、1.5g/100g Ca(OH)₂、2.0g/100g Ca(OH)₂、2.5g/100g　Ca(OH)₂?；罨瘻囟葹?0℃，表面改性劑硬脂酸鈉用量為6g/100g CaCO₃，活化時間為40min。所得產品活化度、吸油值及沉降體積如圖１-圖3所示。

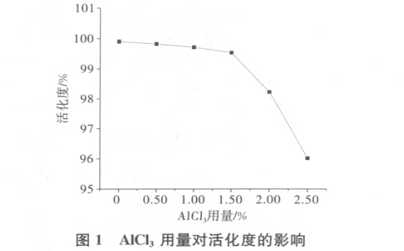

       由圖１可知，AlCl₃用量對產品的活化度影響很大，當其濃度低于1.5%時，活化度隨用量的增加變化不大，而當其濃度大于1.5%時，活化度隨著濃度的增加顯著降低。這是由于在碳化過程中，當加入過量AlCl₃后，多余的AlCl₃對后期活化過程中硬脂酸鈉在納米碳酸鈣的表面吸附有阻礙作用，從而降低了最終產品的活化度。

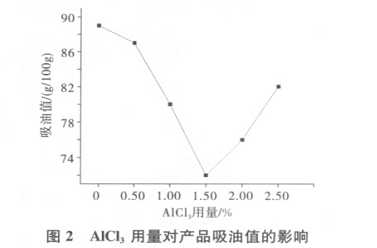

       由圖２可知，AlCl₃用量對產品吸油值影響較大，吸油值主要由碳酸鈣的表面能決定，當AlCl₃用量為0%時，吸油值最高這是由于沒有加入晶形控制劑時，生成的納米碳酸鈣產品主要為紡錘形，且粒度分布不均勻（如圖４(a)所示）；當AlCl₃用量為1.5%時，其吸油值最低，因為加入一定量的晶形控制劑時，碳化反應過程中生成的晶形較為單一，主要為棒狀條形（如圖４(b)所示）；而當加入過量的AlCl₃時，由于AlCl₃和水反應釋放出大量的熱量，使反應液局部溫度升高至29℃，溫度對晶形的影響很大，從而導致不同晶形的產品的形成。
由圖３可知，加入晶形控制劑對產品的沉降體積的影響較大，當AlCl₃用量為2%時，產品的沉降體積最大，且變化幅度最小。沉降體積同樣與晶形及粒徑有關，球形和立方形納米碳酸鈣沉降體積小于線條形納米碳酸鈣，因為其沉降速度較快。當加入一定的AlCl₃時，由于生成的納米碳酸鈣產品晶形為鏈狀且粒徑分布均勻，所以其沉降體積較大。

2.2　產品形貌的表征

2.2.1　SEM 表征

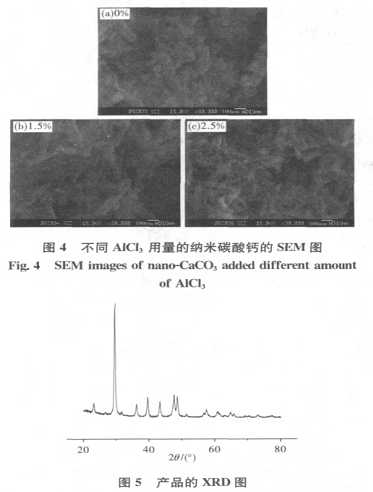

       將實驗制備的納米碳酸鈣進行掃描電鏡測試，所得結果如圖４所示。

       由圖４可知，未添加AlCl₃的納米碳酸鈣產品，晶形較為復雜，主要為紡錘形，且粒徑分布不均，團聚非常厲害；而添加1.5% AlCl₃的納米碳酸產品為棒狀條形，其短徑約為40nm，長短徑比約為10:1；添加2.5% AlCl₃的納米碳酸鈣產品也為棒狀條形，但表面有些雜質，這可能是由于過多的AlCl₃引起的。

2.2.2　XRD分析

       將用AlCl₃作晶形控制劑得到的納米碳酸鈣產品進行XRD分析，所得結果如圖５所示。將圖5與ASTM 卡對照可知納米碳酸鈣晶型為方解石型。

3　結論

       (1)納米碳酸鈣的吸油值隨AlCl₃用量的增加而先降低后升高，說明加入適量的AlCl₃可降低產品的吸油值，且最佳用量為1.5%。
       (2)當AlCl₃用量小于1.5%時，隨著AlCl₃用量的增加，產品的活化度變化很小，當AlCl₃用量大于1.5%時，隨著AlCl₃用量的增加，產品的活化度隨用量的增加而顯著降低。
       (3)納米碳酸鈣的沉降體積隨AlCl₃用量的增加先降低后升高，且最佳濃度為2%。綜合考慮上述因素，當用AlCl₃作晶形控制劑制備棒狀納米碳酸鈣時，AlCl₃用量應介于1.5%~2.0%之間。
