當石墨烯遇上納米碳酸鈣，會對PVC產生什么樣的影響
石墨烯是由單層六角碳原子構成的蜂窩狀二維晶體，厚度僅為1個碳原子大小。石墨烯片層上的碳原子間形成了大π鍵，由于π電子具有離域性，使得石墨烯具備優異的導電性能。石墨烯獨特的電子結構使其電子行為不能用薛定愕方程來描述，只能用相對論量子力學中狄拉克方程來描述。石墨烯中電子的傳輸速度非?？?，達到了光速的1/300。石墨烯中電子有彈道運輸?shù)奶卣?，平均自由程可以達到300-500nm。這些特性使石墨烯在新材料領域中具有廣闊的應用前景。
氧化石墨烯表面帶有環氧基、羧基等活性基團，會與納米碳酸鈣形成共價鍵，如環氧基與碳酸鈣表面的羥基形成-O-O-O-共價鍵；石墨烯表面呈電負性的羧基與碳酸鈣表面的鈣離子形成化學鍵；石墨烯片層上π-π共軛體系與碳酸鈣的碳氧鍵中的大π鍵也會產生新的大π-π共軛體系。這些新的電子結構在原位聚合過程中會對PVC分子鏈結構產生影響。
以石墨烯為基質，經氧化還原一超聲波場效應分散法，將零維的納米碳酸鈣與二維的石墨烯片層進行雜化，然后將此雜化材料參與氯乙烯的原位聚合。在原位聚合過程中，2種納米材料保持了各自原來的特性，并產生了顯著的協同效應。石墨烯與納米碳酸鈣雜化后，石墨烯成為電子轉移的通道，有望在聚合和加工過程中對PVC分子鏈的預穩定化作出貢獻，減少PVC分子鏈上多烯結構的形成。另外，氧化還原石墨烯中殘存的環氧基團也能直接對PVC起熱穩定作用。雜化材料中2種納米材料間的協同作用顯著提高了PVC的熱穩定性，展現了令人鼓舞的應用前景。
1、試驗部分
原料：PVC樹脂、氧化石墨烯、石墨烯/納米碳酸鈣雜化材料；
儀器與設備：透射式電子顯微鏡、紫外光譜儀、電子自旋共振波譜儀、X射線光電子能譜儀等。
（1）氧化石墨烯的制備

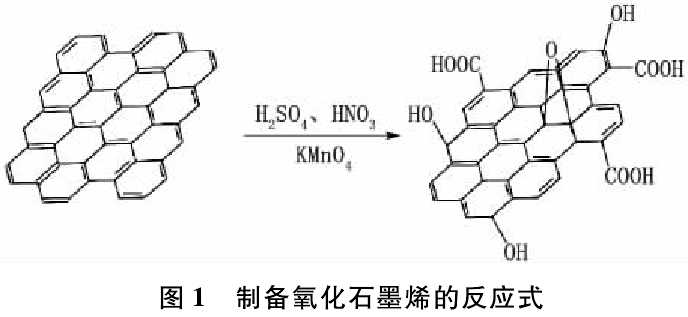

氧化石墨烯是由石墨被氧化所制得的，反應式見圖1。
氧化石墨烯為堆疊的三維結構，其片層表面有羥基、環氧基、羥基等含氧官能團，層間含有水分子，具有較大的層間距。
（2）原位聚合方法
聚合反應之前，采用專有技術將石墨烯配制成前置液，主要目的是解決石墨烯的分散問題，使其與聚合反應體系相匹配。原位聚合在10L或20L不銹鋼反應釜中進行，反應開始前以400r/min的轉速冷攪拌0.5-1.0h，正常反應時的轉速為270r/min，最后在57.5℃下聚合5-6h，出料離心脫水，然后烘干得到原位聚合樹脂。
（3）性能測試
原位聚合PVC樹脂用環氧樹脂包埋切片，然后用TEM觀察。熱穩定性評價采用剛果紅試紙法和液相電導法，按照GB/T 2917.1-2002進行。
2、石墨烯/納米碳酸鈣雜化材料的結構特征
氧化還原石墨烯具有圖1的分子結構，除了組成石墨烯的苯環結構外，還有環氧基、羥基、羧基，這些基團殘留數量可以通過還原劑水合腆的用量和反應時間來調節。氧化還原石墨烯中保留一定數量的殘余基團對原位聚合PVC過程是有利的，羥基、羧基的存在有利于石墨烯在以水為介質的水相懸浮體系中的分散，環氧基能對PVC分子中的活性結構起到類似穩定劑的作用。
石墨烯/納米碳酸鈣雜化材料的制備方法有2種：
①先將石墨烯分散在氫氧化鈣溶液中，向反應器內注入二氧化碳?xì)怏w，控制鼓泡速度和調節體系表面張力，可以在石墨烯模板上結晶生長大小一定的納米碳酸鈣顆粒。這里的所有反應都是在超聲波場效應環境下完成，超聲波的頻率和輸入的能量場密度是至關重要的工藝條件。
②把納米碳酸鈣加入到氧化石墨烯的還原反應過程中來，效果同樣十分理想。圖2為石墨烯/納米碳酸鈣雜化材料的TEM照片。
由圖2可知：5-10μm的石墨烯片層上組裝了60-80nm的納米碳酸鈣顆粒，其能夠?qū)κ┢饘娱g隔離作用，阻止石墨烯片層重新團聚。石墨烯和納米碳酸鈣是2種不同維數的納米材料，聯合使用可以進一步抑制石墨烯片層的團聚現象，起到了很好的協同效果，為納米復合材料的功能化設計提供了非常有利的結構條件。
3、原位聚合PVC樹脂的微觀形態
圖3為氧化還原石墨烯/納米碳酸鈣雜化材料（以下簡稱雜化材料）的原位聚合PVC樹脂（以下簡稱原位樹脂）的SEM照片。
由圖3可知：氧化還原石墨烯在PVC樹脂基體內呈現磚墻形納米級層層自組裝結構，納米碳酸鈣顆粒鑲嵌在石墨烯模板上。氧化還原石墨烯片層具有柔性，在PVC顆粒結構的成粒過程發生了片層扭曲、褶皺，還發現石墨烯在初級顆粒子中間穿插橋聯。這些結構特征將更有利于石墨烯和碳酸鈣分子中電子軌道的雜化。
4、原位樹脂的物理性能
不同原位聚合組分的原位樹脂的物理性能見表1。
由表1可知：
①與普通PVC樹脂相比，氧化還原石墨烯原位樹脂的黏數略有增加，表觀密度和熱穩定性基本無變化；
②與前兩種PVC樹脂相比，雜化材料原位樹脂的黏數變化不大，表觀密度有所降低，熱穩定性大幅提高。
5、原位樹脂的熱穩定性
（1）熱分解反應的研究

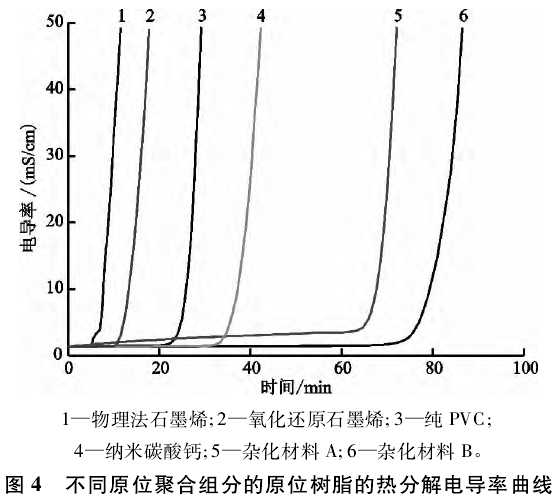

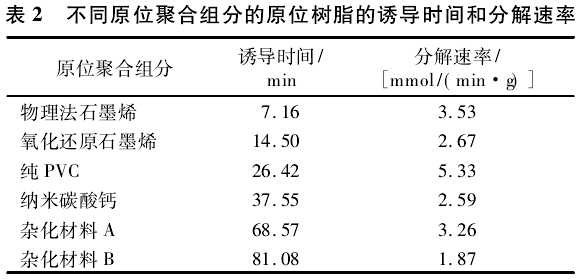

液相電導法利用去離子水作吸收池，用電導儀可連續測出PVC樹脂受熱時放出HCl的過程，可計算出每分鐘脫除HCl的摩爾分?jǐn)?shù)，即熱分解速率。實際上，PVC加工行業對誘導時間比熱分解速率更感興趣，因?yàn)橹灰T導時間比物料受熱加工的時間長，即使分解速率再大，對熱穩定性能的影響也不大。所以，PVC樹脂熱分解的誘導時間比分解速率更重要。不同原位聚合組分的原位樹脂的熱分解電導率曲線見圖4，誘導時間和分解速率見表2。
由表2可知：雜化材料B原位樹脂的熱分解誘導時間最長。
（2）紫外光譜的研究
PVC熱分解程度與降解過程中形成的共軛雙鍵數有著密切的聯系。隨著降解時間延長，PVC主鏈上“拉鏈?zhǔn)?rdquo;地脫去HCl而形成共軛多烯烴。當共軛雙鍵數≥個時，就會因形成多烯結構而引起著色并導致PVC材料力學性能的急劇下降。紫外光吸收波長與共軛雙鍵數的對應關系見表3。

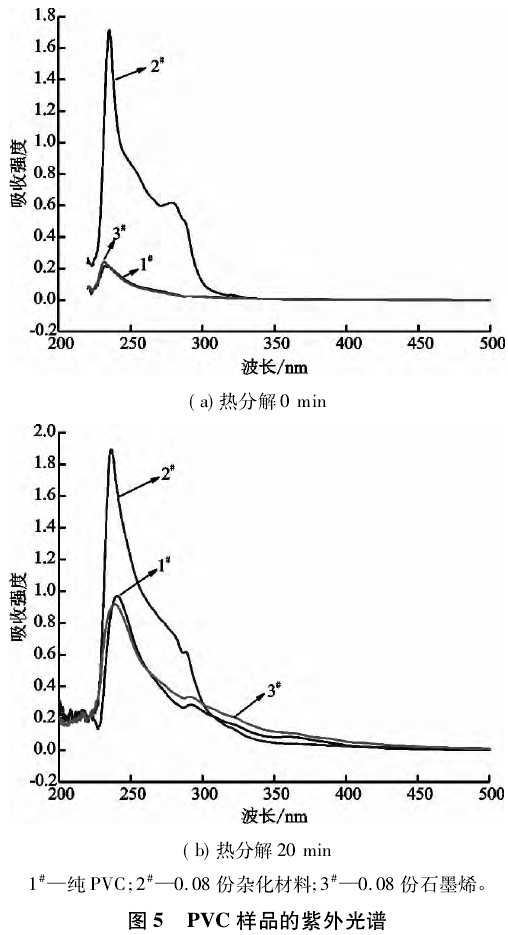

以四氫吠喃（THF）為溶劑，用紫外光譜儀進行紫外吸收測試。圖5是不同PVC樣品熱分解0min和20min時的紫外光譜。
由于石墨烯本身存在大量的苯環結構，其中共軛雙鍵使2#樣品的數據本底值提高。對比圖5（a）（b）可以看出：1#和3#樣品降解前后的紫外吸收光譜差別很大，最大吸收峰的位置未變，但紫外吸收強度從0.2劇增到0.8-0.9，說明在加熱過程中PVC大分子鏈發生了較為劇烈的降解。而2#樣品是雜化材料原位樹脂，在185℃熱分解20min后，其紫外吸收光譜差別甚小。例如最大吸收峰處的紫外吸收強度僅從1.7略增到1.8，熱穩定性是3個樣品之中最好的。3#樣品是添加單一石墨烯的原位樹脂，在熱分解時間超過20min時，共軛雙鍵數大于6的長鏈多烯結構數量明顯升高，這個樣品的剛果紅試紙變色時間也很短。

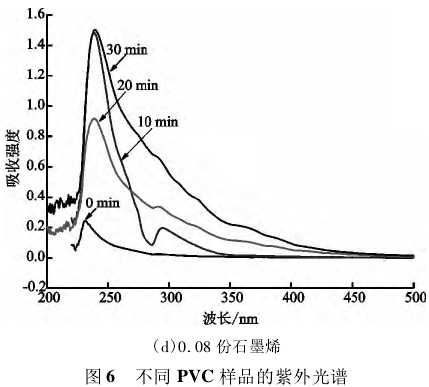

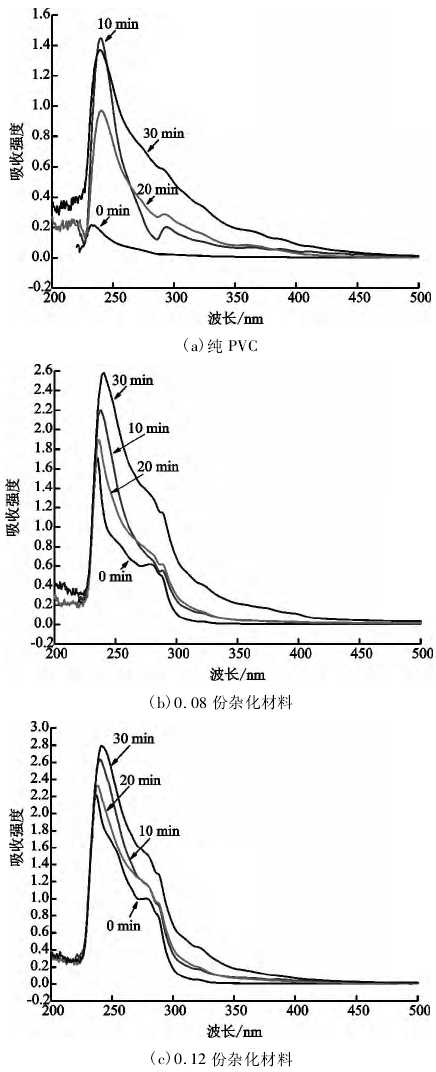

圖6為不同樣品分別熱分解0、10、20、30min的紫外光譜。
在THF中受熱10min以后，PVC大分子中的多烯結構濃度比未加熱時明顯升高，這與脫HCl造成的共軛雙鍵數增加有關。但是圖6（b）反映的共轆雙鍵數反而多于圖6（c），這一反常現象的原因應該與形成的多烯結構發生了二次反應有關。多烯結構可以發生分子間的交聯，也能發生分子內的環化，同時脫除下來的HCl有可能重新與PVC分子上的雙鍵發生加成反應等，使得加熱過程中會有PVC分子鏈共軛雙鍵濃度降低的情況出現。
PVC熱分解以脫HCl為主要特征，脫除的HCl對PVC降解起催化作用，脫除HCl后PVC分子鏈上生成共軛多烯結構，同時增加1個不穩定的氯原子。
對PVC分子進行穩定化需要解決以下3方面的問題：
①要吸收HCl，阻止自動催化作用；
②能置換或減少分子鏈上不穩定的烯丙基氯原子或叔碳氯等不穩定結構，縮短多烯序列結構；
③可以形成預防和消除自動降解活性點的結構。
在加工受熱過程中，PVC受熱初期有HCl脫除，石墨烯分子中的π-π鍵堆積能夠通過電子軌道雜化抑制PVC分子鏈斷裂而形成類似于交聯的結構，同時氧化還原石墨烯結構上的環氧基也可以對PVC起熱穩定作用，而納米碳酸鈣則可以有效吸收放出的HCl，因此雜化材料幾乎具備了PVC大分子穩定化需要的全部功能，可顯著地提高PVC的熱穩定性。
（3）電子自旋共振光譜的研究
電子自旋共振（Electron Spin Resonanee，ESR），又稱順磁共振（Param agnetic Resonance）。ESR是用來測定未成對電子與其環境相互作用的一種物理方法，特別適用于辨識與定量測定自由基分子。當未成對電子在不同的原子或化學鍵上，或附近有不同的基團（即具有不同的化學環境）時，其電子自旋共振光譜就可以詳細地反映出來，并且不受其周圍反磁性物質（如有機配體）的影響。

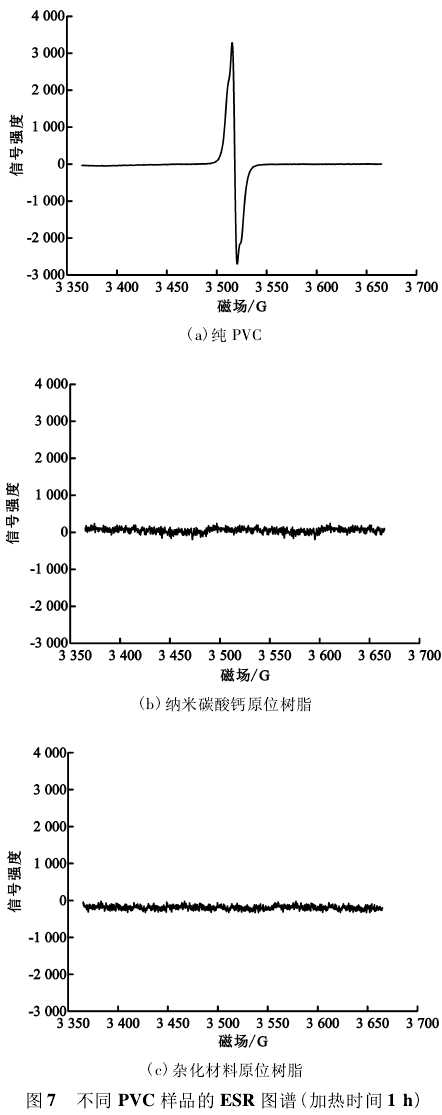

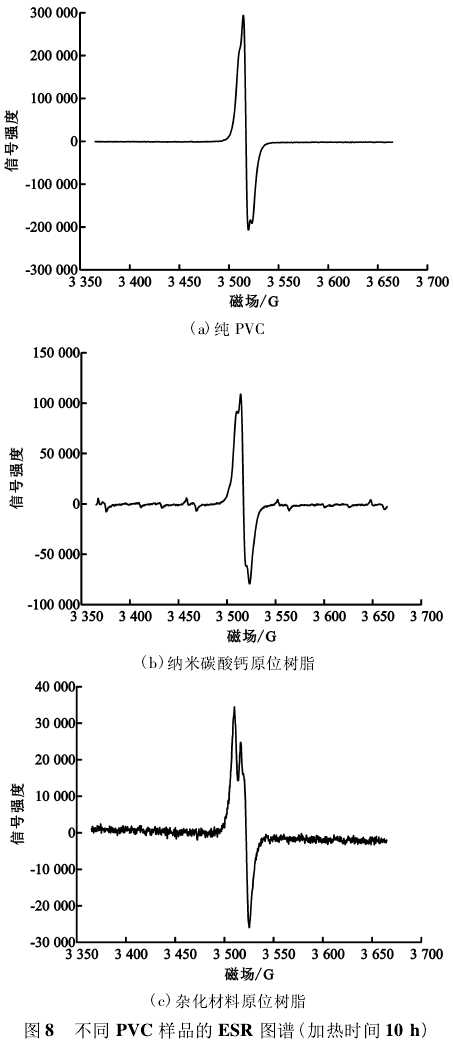

圖7和圖8為不同PVC樣品的ESR圖譜（加熱溫度220℃）。圖中的峰歸屬于主鏈上與多烯結構相連的亞甲基碳自由基：-CHCl-C•H-（CH=CH）n-。
加熱時間為1h時，圖7（a）中純PVC的信號強度為3500，而圖7（b）（c）中則沒有檢測到自由基信號。試驗結果表明：短時間加熱時，純PVC主鏈上就會脫HCl產生自由基。根據PVC熱分解自由基連鎖反應機制，這將顯著加快熱分解的速率。而同等條件下，加入納米碳酸鈣和雜化材料的原位樹脂則沒有檢測到自由基，表明少量納米材料的加入有效地抑制了自由基的產生，從源頭上降低了PVC熱分解的速率，從而極大地提高了PVC的耐熱穩定性。
加熱時間為10h時，圖8（a）中純PVC的信號強度為300000，圖8（b）中的信號強度為100000，圖8（c）中的信號強度為30000，同時出現了新的峰，表明有新的自由基生產。隨著加熱時間的延長，3種PVC樣品都檢測到了自由基信號。加入納米材料后，PVC的自由基濃度降低，特別是雜化材料原位樹脂的自由基信號強度僅為純PVC的10%。
更為有意義的是，發現雜化材料原位樹脂形成了新的自由基，這表明納米碳酸鈣與石墨烯兩者間形成的π-π共軛作用有穩定自由基的作用，形成了新的惰性自由基，提高了PVC的熱老化性能。
（4）流變性能的研究

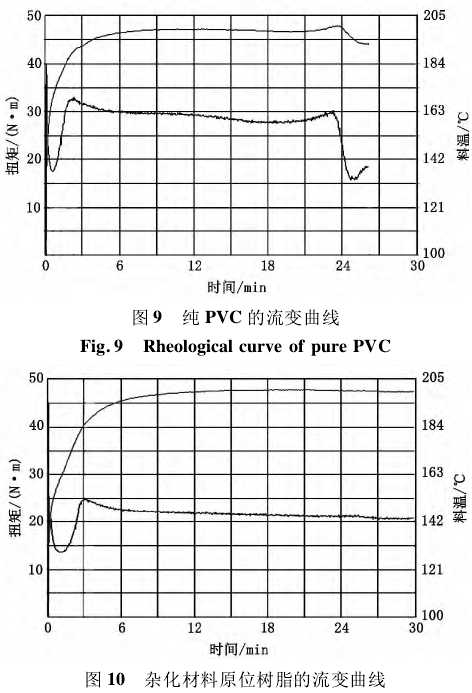

圖9、圖10分別為純PVC、雜化材料原位樹脂的流變曲線。
由圖9、圖10可以看出：2種PVC在早期的扭矩與料溫曲線基本一致，但在后期明顯不同。純PVC在22min時有一個明顯的扭矩上升然后急劇下降的現象，同時料溫也有一個先上升后下降的過程。這是由于經過長時間的加熱后，PVC發生了分子鏈降解，從而使扭矩急劇下降，同時由于降解伴隨有熱量放出，使得料溫有所上升。而雜化材料原位樹脂一直到30min，扭矩仍很平穩，同時料溫也保持不變。這表明在相同的加工條件下，雜化材料原位樹脂表現出更好的熱穩定性，這與前文的試驗結果一致。
6、結論與展望
（1）石墨烯/納米碳酸鈣雜化材料與氯乙烯進行原位聚合后得到的PVC樹脂的熱穩定性顯著提高，剛果紅試紙完全變色時間可以長達28min，液相電導法測試的PVC熱分解誘導時間超過80min，大大超過了PVC加工所需要的加熱時間。
（2）加熱后雜化材料原位樹脂的多烯序列結構數量明顯降低，其自由基濃度與普通PVC樹脂相比呈指數級降低。此外，雜化材料原位樹脂分子鏈結構上部分碳原子的結合能明顯提高。
（3）雜化材料的加入使PVC大分子鏈高度穩定，從而增加了PVC的熱穩定性，這為擴展PVC應用領域、減少加工過程中熱穩定劑的用量創造了十分有利的條件，能夠降低PVC的加工成本，提高PVC材料對環境的友好程度，提升PVC與其他聚烯烴材料競爭時的優勢。
（4）隨著對此現象的深入研究以及制備方法的改進，特別是進一步開發新型石墨烯基雜化材料，可以預見，一批具有高熱穩定性、高強度、優秀電磁屏蔽性能的PVC新材料將會很快被開發并迅速市場化，為PVC產業的升級換代發揮巨大的作用。
