不過，馬利根據(jù)市場上出售的43種石灰石的煅燒試驗研究，提出了如下假說：與最高加熱溫度和在該溫度的保持時間相比，加熱速度（包括預熱和煅燒）對收縮、氣孔率和反應性的影響更大。因而，通過對煅燒方法的研究和選擇適當?shù)臓t型，因粉化而不能使用或難以使用的石灰石也會逐漸產(chǎn)生利用價值，所以不能簡單地下結論，而需要進行仔細研究。

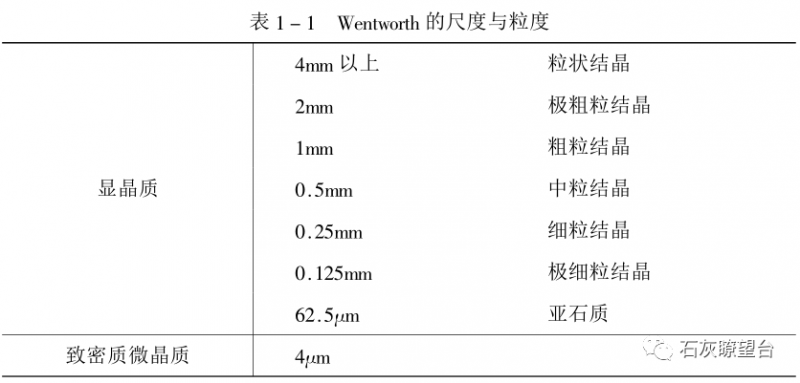

按結晶的名稱與大小分類的例子列于表 1-1。

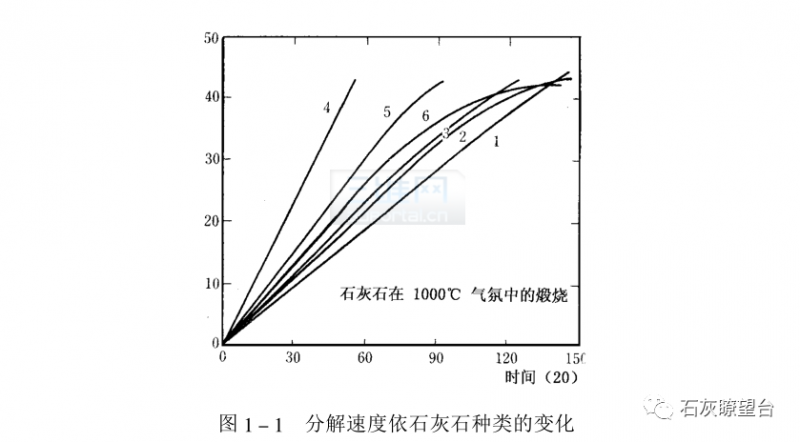

Hedin還做了晶粒大小和分解速度間關系的實驗。該實驗取15-20mm的粒度均勻的七種石灰石，在100%.CO2一個大氣壓下進行恒溫煅燒，并連續(xù)測定了由于分解出 CO2導致的減量。如圖1-1所示，CO2的分解速度有很大的差別。

分解最差的 1 號和 2 號石灰石是致密而且結晶粗的石灰石，3 號也顯然是結晶質(zhì)石灰石，以上三種屬不易燒成的種類。5 號和 6 號是白亞質(zhì)小結晶石灰石。最易煅燒的4 號是含有機物的小結晶石灰石。這樣，結晶好的密度高的石灰石，由于其結構致密、缺乏 CO2逸出的通道，導致 CO2 氣體難以發(fā)生轉移。在這方面，晶粒小的石灰石晶間不嚴實，而且在含有機物的情況下，有機物燃燒而形成多孔狀，CO2容易分離，也便于煅燒。

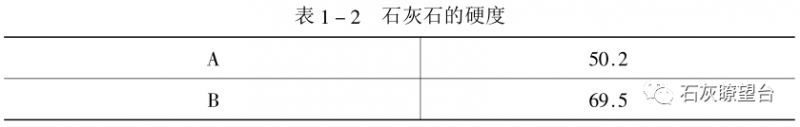

      再有，岸等人在《回轉窯用石灰石評價的一個嘗試》中，將晶粒為 2-3mm石灰石的 A 和晶粒為0.3-0.5 石灰石的B 進行了對比試驗，認為晶粒在!,, 以下的石灰石作為回轉爐用原料更為適宜。他們根據(jù)表面洛氏硬度試(表1-2）、高溫線膨脹試驗、原料石灰石的磨損試驗，燒成石灰的磨損試驗、燒成石灰的吸油率試驗等，認為結晶小的石灰石粉化和散裂少，容易分解，因而，經(jīng)煅燒而產(chǎn)生CaO的結晶也容易長大，形成晶粒大而結構緊密的石灰。
