摘要：以電石渣、堿渣、磷尾礦、皀化廢渣、磷肥渣等鈣鎂型廢渣為原料生產綠色輕質（納米）碳酸鈣的碳化工藝路線有三種：一是單純CO₂碳化法，只能生產出粒徑粗大的普通綠色輕鈣產品；二是CO₂碳化+濕法研磨可生產D50在1-2μm的微細綠色輕鈣；三是可溶性碳酸鹽預碳化+CO₂碳化所組成的復合碳化法可生產納米級綠色輕鈣。這三種碳化工藝路線為綠色輕質（納米）碳酸鈣形成高、中、低系列化產品提供了方案。雙碳戰略下，以電石渣為原料來生產綠色微細輕質（納米）碳酸鈣新工藝可實現電石渣的高值化利用、CO₂減排、減碳86.7%的綠色微細輕鈣、減碳53.8%的綠色納米鈣，節約寶貴的石灰石資源，可實現“三廢”近零排放，堪稱“一箭四雕”，具有重要的現實意義。

關鍵詞：雙碳戰略；電石渣；濕法研磨；綠色微細輕鈣；復合碳化；預碳化；綠色納米鈣

 乙炔被稱為“有機合成工業之母”，電石法生產乙炔會排放大量的電石渣，電石渣屬于Ⅱ類一般工業固體廢物、危險固體廢物，主要成分為氫氧化鈣（80%～90%），pH達12.5^[1,2]。電石法生產乙炔可分為干法工藝和濕法工藝^[1]。干法工藝中1t電石將產生1.2~1.4t含水約6%~10%的干電石渣，干電石渣含水量少，通常用于水泥生產原料，但在電石渣生產的主戰場——中國大西北具有季節性，即冬天建筑行業普遍停工，導致部分電石法乙炔行業的停產或者導致大量電石渣積存。濕法工藝1t電石產生1.8t含水量約31%的濕電石渣，因含水量較大，通常用于酸性廢水、煙氣脫硫環保領域，或者代替熟石灰用于生產輕質碳酸鈣（簡稱輕鈣，下同）、環氧氯丙烷、氯酸鉀等化工產品，或者用于生產輕質磚、工程土等建材產品。環保領域會產生新的硫酸鈣廢渣，雖然硫酸鈣廢渣對環境無害，但廢渣數量比電石渣還多，由于含雜質較多，白度較差，只能填埋處理?；ゎI(lǐng)域因電石渣中雜質含量多，影響到化工產品質量，只能部分取代氫氧化鈣，因而用量有限。因此，該工藝一直沒有得到有效的推廣應用?？傊?，電石渣目前的應用方法都屬于低值化利用，且存在衍生的環保問題、質量問題、成本問題與季節問題。如何將電石渣實現變廢為寶和高值化利用，這是一個行業瓶頸問題。

以電石渣等鈣鎂型工業廢渣為原料生產輕質碳酸鈣，為了區別于傳統工藝產品，鑒于其循環經濟、綠色低碳的特點，全國碳酸鈣行業專家委員會建議稱之為綠色輕質碳酸鈣，簡稱綠色輕鈣。綠色碳酸鈣根據粒度大小又可分為綠色輕質碳酸鈣（簡稱綠色輕鈣）和綠色納米碳酸鈣（簡稱綠色納米鈣）。

1 實驗部分

1.1 實驗原料和裝置

主要原料：濕法電石渣，陜西北元化工集團股份有限公司提供，組成見表1；浸取劑：分析純氯化銨，天津市凱通化學試劑有限公司生產；預碳化劑：分析純碳酸氫銨和碳酸銨，天津市凱通化學試劑有限公司生產；碳化劑：工業鋼瓶CO₂+壓縮空氣，CO₂濃度為40%（V/V）；助劑：分析純蔗糖和分析純聚丙烯酸鈉，天津市大茂化學試劑廠生產。

主要儀器：激光粒度儀BT-9300S，丹東百特儀器有限公司生產；掃描電子顯微鏡SEM3200和比表面積測試儀V-Sorb2800S，北京國儀精測技術有限公司出品；濕法研磨機LXJM28，長沙萬華粉體設備有限公司制造。

表1  濕法電石渣成分表

    可見，該濕法電石渣有效鈣含量很高，鐵元素等有色雜質含量低。

1.2  實驗步驟

1.2.1 電石渣生產綠色微細輕鈣的新工藝

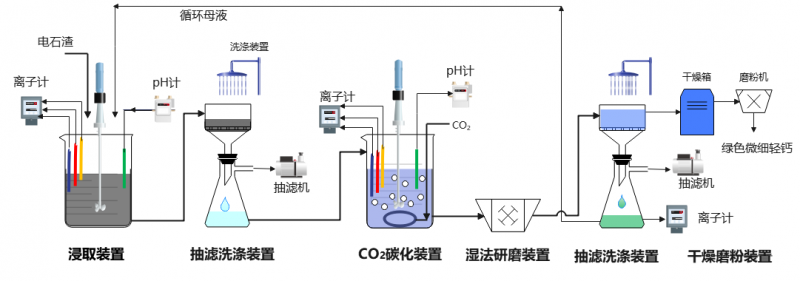

以電石渣為原料來生產綠色微細輕鈣的主要原理是將電石渣先與可溶性銨鹽進行浸取反應，經過濾洗滌分離不溶性固體雜質后，得到無色、澄清、透明的含鈣離子的氨水溶液，然后與CO₂進行碳化反應生成輕鈣，再經濕法研磨、過濾洗滌、干燥磨粉，才能得到粒徑可控的微細輕鈣。其工藝流程如圖1所示。

圖1 綠色微細輕鈣的新工藝

過濾所得銨鹽母液主要成分是氯化銨－氨水緩沖溶液，循環用于浸取反應；浸取殘渣是無害的不溶性中性殘渣，數量僅為電石渣的10%~20%，可用于水泥或復混肥生產原料，從而實現廢渣、廢液的零排放，但碳化過程仍需排放含少量CO₂尾氣，故稱之為“三廢”近零排放。如果采用干法研磨，將難以生產出D50＜5μm的微細輕鈣。

1.2.2電石渣生產納米碳酸鈣的新工藝

以電石渣為原料生產綠色納米鈣就必須采用復合碳化反應才能控制粒徑大小在納米級^[1-3]，通過添加蔗糖+聚丙烯酸鈉+硅烷等組成的復配添加劑來調控碳酸鈣形貌和改善分散性，才能防止碳酸鈣粒子的團聚并制得納米鈣，最后經過濾洗滌、干燥磨粉才能得到綠色納米鈣。母液循環用于浸取反應，也可實現“三廢”近零排放。工藝流程如圖2所示。

圖2 綠色納米鈣新工藝

2 結果與討論

2.1 綠色微細輕鈣的濕法研磨實驗

圖3(a)所示的山西大同某公司的綠色輕鈣原粉的粒度分布圖。

(a)  綠色輕鈣原粉的粒度分布圖 (b)  研磨20min后輕鈣粒度分布圖

(c)  研磨40min后輕鈣粒度分布圖 (d)  研磨60min后輕鈣粒度分布圖

圖3 綠色輕鈣原粉研磨前后及不同研磨時間的粒度分布圖

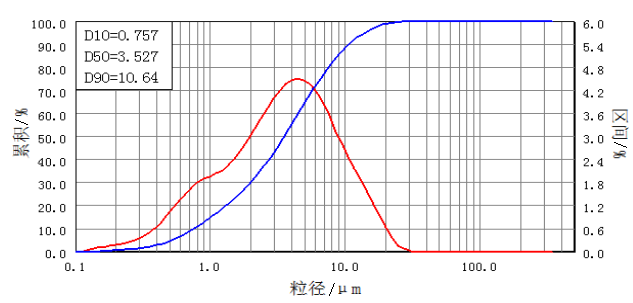

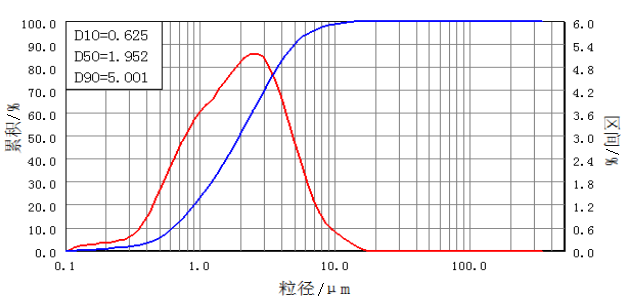

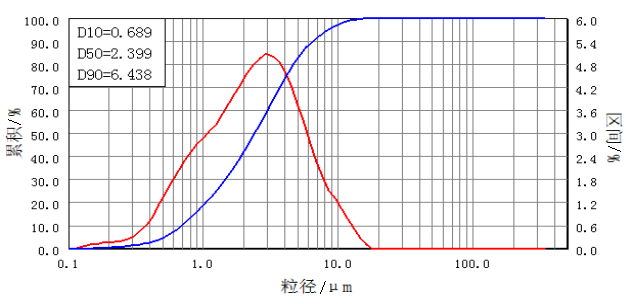

圖3(b)、圖3(c)、圖3(d)分別為研磨20 min、40 min、60 min后的輕鈣粒度分布圖。研磨過程中需要將輕鈣原粉配制成20%（m/m）左右的漿液，并加入少量分散劑。

可見，單純的CO₂碳化所得的輕鈣是很粗大的（具體粒徑大小取決于碳化反應器類型、漿液濃度、碳化氣濃度等因素），本次試驗用輕鈣原粉D50達到59.12μm，D90達117μm，粒徑大小相當于200目的重鈣粉，如果還夾帶大量氯離子的話，幾乎沒有利用價值。研磨20 min時D50為3.527μm，已基本達到卷煙用紙專用輕鈣的粒徑要求^[4，5]。研磨過程時間越長，D50就越小，控制研磨時間就可以得到平均粒徑大小不同的微細輕鈣，研磨60 min時D50小于2μm的微細輕鈣，沉降體積大于2.8mL·g^-1，已達造紙涂布專用輕鈣的粒徑要求(請見造紙用碳酸鈣行業標準QB/T 2811-2019)，售價達1500元·t^-1以上。因此，經過比較簡單的濕法研磨工藝，就可以實現輕鈣附加值巨大的躍升。

2.2 納米鈣的比表面積和SEM照片分析

2.2.1 納米鈣的比表面積

單純CO₂碳化所得的碳酸鈣粒子粗大，單純可溶性碳酸鹽進行復化學碳化反應結合分散和改性技術可以制得納米級碳酸鈣^[6，7]，但價格明顯高于傳統方法生產的納米鈣，且不能起到固碳的作用。復合碳化方法被認為是目前以電石渣為原料生產納米鈣的唯一有效、低碳的選擇，復合碳化由可溶性碳酸鹽預碳化和CO₂二級碳化組成，預碳化比例越高，CO₂二級碳化比例就越低，生成的碳酸鈣晶種越多，所得產品平均粒徑越小，但固碳效益也越低，反之亦然。實驗中采用20%可溶碳酸鹽預碳化+80%CO₂碳化的方式，碳化過程中添加適量的蔗糖+聚丙烯酸鈉+硅烷作為復配型添加劑，其比表面積檢測結果如圖4所示。

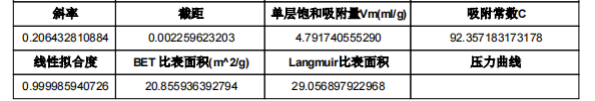

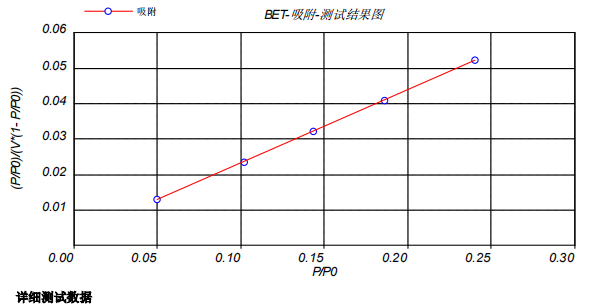

圖4 納米鈣BET-吸附-測試結果圖

可見，檢測結果BET比表面積為20.855936 m²·g^-1，線性擬合度達到了0.999986，截距僅為0.00225962，斜率為0.206433，以上數據均為精確到小數點后面有效數字6位，說明本次檢測結果具有良好可信度。輕鈣的相對密度為2.7~2.9^[8]，這里按2.8 g·mL^-1計算，則該樣品的平均粒徑約為103 nm。

2.2.2 納米鈣的SEM照片分析

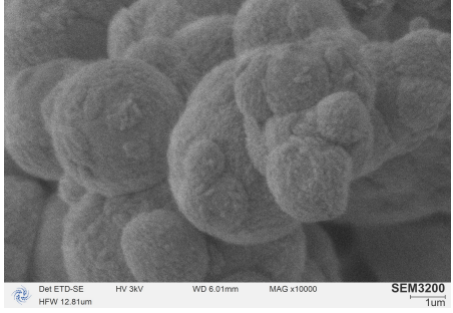

與上述比表面積檢測同一樣品的SEM照片如圖5所示。

圖5  SEM照片

由圖5可知，產品呈比較規整的球形，“小球”仿佛長在“大球”上面，說明仍然存在一定程度的團聚現象，沒有進行濕法原位改性處理，團聚現象仍然難以完全避免。“小球”明顯多于“大球”，這種現象反映了碳化過程中“大小球”晶核形成和生長過程的代際差別?！按笄颉绷皆?/span>1μm左右，“小球”粒徑在200nm~300nm之間，平均粒徑300nm~500nm，要明顯大于上述比表面積測定所估算的結果，一定程度上反映了綠色納米鈣表面結構的復雜性。

3.新工藝固碳的重要意義

3.1傳統工藝輕鈣的碳排放估算

根據前期的研究^[8]可知，傳統輕鈣工藝中石灰石煅燒工序釋放出的CO₂包括石灰石分解和燃料燃燒產生的兩部分，生產1 t生石灰所產生的窯氣中CO₂總量達643.2 m³、或者1263.4 kg，折算為每噸輕鈣為705.8 kg。理論上生產1 t輕鈣可吸收CO₂為440 kg；再加上干燥過程每噸輕鈣需80kg標煤，產生CO₂約為293.3 kg；輕鈣生產過程所需電耗平均為100 kWh·t^-1，折算為碳排放量為148.1 kg·t^-1；則傳統的輕鈣產品需要排放的CO₂約為：707.2 kg·t^-1

新工藝直接利用電石渣，無需煅燒，假如本項目的干燥用標煤與傳統工藝一樣。根據設備企業提供的年產5萬t輕鈣所需兩臺套濕法研磨機（LXJM5600），總裝機功率為796.4 kW，有效功率按50%計算，其電耗將增加63.7 kWh·t^-1，即微細輕鈣的碳排放將增加94.4 kg·t^-1，則新工藝微細輕鈣的碳排放量為：95.8 kg·t^-1

可見，傳統輕鈣屬于高碳產品，而新工藝微細輕鈣碳排放量僅前者的13.3%，即新工藝減碳86.7%，屬于典型的綠色低碳微細輕鈣。

3.3傳統工藝納米鈣的碳排放估算

傳統的納米鈣生產過程的煅燒過程增碳、碳化過程減碳與傳統輕鈣工藝幾乎一樣，但生產工藝更復雜，需要多種昂貴的添加劑，生產一噸納米鈣的電耗基本上倍增到200 kWh^[8]；采用二級干燥，干燥溫度和熱能效率更低，干燥一噸納米鈣用標煤基本上倍增到平均160 kg^[8]，則傳統的納米鈣碳排放量：1148.6 kg·t^-1

3.4新工藝納米鈣碳排放估算

假如干燥用煤和生產用電量與傳統工藝一樣，沒有煅燒工序；假如復合碳化中預碳化所占比例為20%，CO₂碳化占80%，則新工藝生產納米鈣的碳排放量：530.8 kg·t^-1

可見，新工藝納米鈣的碳排放量僅為傳統納米鈣的46.2%，也低于傳統輕鈣的碳排放量，屬于綠色低碳納米鈣?？傊?，新工藝解決了目前電石渣生產微細輕鈣和納米鈣產品的技術路線問題，固定了大量CO₂，節約了寶貴的石灰石資源，堪稱“一箭四雕”。

4. 小結

以電石渣、CO₂為主要耗材，利用二者相生相克的原理，即電石渣中的氫氧化鈣與二氧化碳都來源于石灰石，經碳化反應后又生成了碳酸鈣，屬于典型的循環經濟。目前全國輕鈣年產量超過1500萬t，重鈣年產量超過3000萬t，納米鈣年產量超過150萬t。一旦新工藝生產出晶體形貌可控、粒度大小可調的微細輕鈣和納米鈣，并實現規?；a(chǎn)，將給目前傳統的輕鈣和納米鈣行業帶來沖擊，重鈣行業也可能受到波及?！半p碳”戰略下，以電石渣等鈣鎂廢渣為原料生產綠色碳酸鈣新技術，可實現鈣鎂廢渣的無害化、減量化、資源化，同時實現工業窯爐尾氣中低濃度CO₂的快速捕集、永久固定和高效利用，正成為CO₂捕集利用與封存技術（CCUS）熱門研究方向之一；同時，對整個鈣鎂型工業廢渣相關行業也將產生革命性的積極影響，產業化前景十分光明。

參考文獻

[1] 顏鑫，魏義蘭. 含鈣鎂廢渣綜合利用的現狀及展望[J]. 無機鹽工業,2022，54(1):7-11.

[2] 顏鑫，劉海路，馬媛媛，等. 以電石渣為原料生產食品級輕質碳酸鈣的綠色新工藝[J]. 現代化工，2019，39(2)：199-201.

[3] 顏鑫, 盧云峰，馬媛媛，等. 氯化鈣-氨水體系生產納米碳酸鈣的復合碳化機理研究[J]. 無機鹽工業,2019,51(7):77-80.

[4] 顏鑫, 文明春. 卷煙紙專用PCC平均粒徑及粒度分布控制技術[J]. 紙和造紙，2011，30(1)：39-42.

[5] 顏鑫，陽鐵健，陳東旭，等. 高檔卷煙紙專用PCC沉降體積控制技術[J]. 紙和造紙,2012,31(12):39-42.

[6] 帥歡，王麗娟，李男, 等. 電石渣制備納米碳酸鈣中浸出與碳化工藝研究[J]. 非金屬礦，2018，41(5)：4-6.

[7] 李男，王麗娟，帥歡, 等. 電石渣制備納米碳酸鈣原位表面改性工藝優化[J]. 非金屬礦，2018，41(5)：25-27.

[8] 顏鑫，盧云峰 等著. 輕質系列碳酸鈣關鍵技術[M]. 北京：化學工業出版社，2016.6。
