1、前言


碳酸鈣是無嗅無味的白色粉末，是用途最廣泛的無機(jī)填料之一，分子式為CaCO3，相對分子量為100.09。作為一種優(yōu)質(zhì)的填充劑和白色顏料，碳酸鈣具有價(jià)格便宜、資源豐富、品位高等特點(diǎn)，廣泛應(yīng)用于涂料、塑料、橡膠等領(lǐng)域。

粉末涂料是一種不含溶劑、無揮發(fā)物的固體涂料，屬于最有發(fā)展前景的涂料之一。

碳酸鈣應(yīng)用于粉末涂料中，以期達(dá)到高上粉率、高噴涂面積、無沙粒、無重金屬等優(yōu)良的性能。

2、碳酸鈣的種類、性質(zhì)及其在粉末涂料中的作用

2.1碳酸鈣的分類

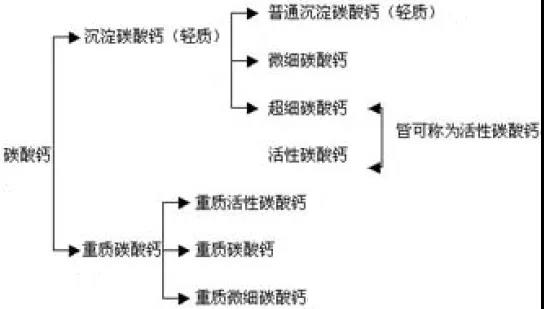

碳酸鈣的分類如下：

2.2 碳酸鈣的性質(zhì)

碳酸鈣，無毒、無刺激、無氣味、呈白色，干燥不含結(jié)晶水，為柔軟粉末，硬度為莫氏3號(hào)。沉淀碳酸鈣即是化學(xué)方法生產(chǎn)的碳酸鈣，平均粒徑在0-6um之間，白度為95%以上，此即通常粉末涂料所用的碳酸鈣。

改變碳酸鈣的生產(chǎn)工藝，可以制得成為立方體的、紡錘體的、球狀的、針狀的、鏈狀的等各種微細(xì)、超細(xì)碳酸鈣。

重質(zhì)碳酸鈣是以天然的方解石、石灰石、白堊、貝殼為原料，用機(jī)械的方法將其磨碎，并達(dá)到一定的細(xì)度，由于該產(chǎn)品的性質(zhì)不純，故在粉末涂料應(yīng)用中受到限制。

活性碳酸鈣即是對碳酸鈣粉末進(jìn)行表面處理，形成表面改性層，從而改善碳酸鈣粉末的表面性能。根據(jù)表面處理活性劑的不同。

可分為兩類：一種是硬脂酸、硬脂酸鈣、樹脂酸、松香酸、聚丁二烯等處理的；另一種是以酞酸酯偶聯(lián)劑、磷酸酯偶聯(lián)劑、硅烷偶聯(lián)劑等處理的，從而由于粒徑的不同、表面處理劑的不同，從而形成各種系列產(chǎn)品，此處不再舉例。

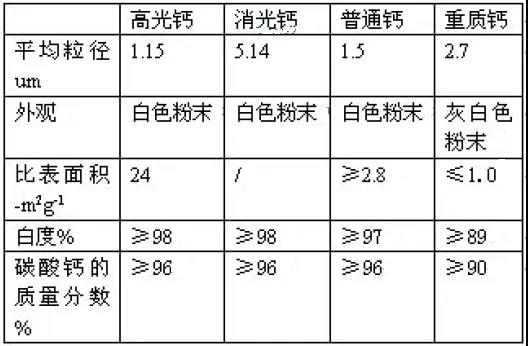

2.3常見用于粉末涂料的碳酸鈣一些重要參數(shù)

2.4 碳酸鈣在粉末涂料中的作用

A、在粉末涂料中起骨架作用，它們的填充可以增加涂膜厚度，提高涂層的耐磨性和耐久性。

B、可以降低涂料的成本，一般碳酸鈣的價(jià)格都比其它的無機(jī)填料價(jià)格低，在涂料中碳酸鈣的添加的數(shù)量都比較大，所以添加碳酸鈣可以使粉末涂料的成本降低。

C、可以提高粉末涂料的上粉率和噴涂面積，另外它不含重金屬，是不含重金屬類粉末涂料的首選填料。

3、實(shí)驗(yàn)部分

3.1原材料及配方

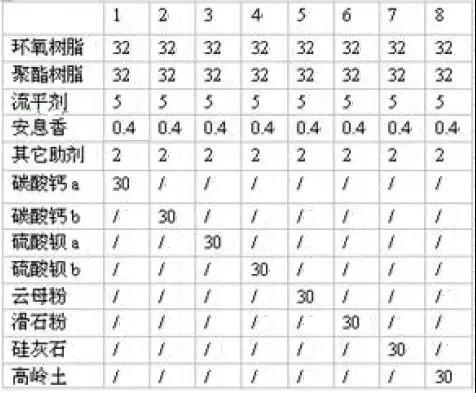

為了檢驗(yàn)碳酸鈣的性質(zhì)，我們選擇硫酸鋇、滑石粉、高嶺土、云母粉等與其作對比性實(shí)驗(yàn)。實(shí)驗(yàn)的配方如下：

3.2 生產(chǎn)工藝

正因?yàn)槭亲鲗Ρ刃詼y試，所以每個(gè)配方的生產(chǎn)工藝都一樣，即：計(jì)算—稱量—預(yù)混合—擠出—壓片—冷卻、破碎—粉碎—分級(jí)、過篩—噴涂—烘烤—檢測。

3.3結(jié)果及分析

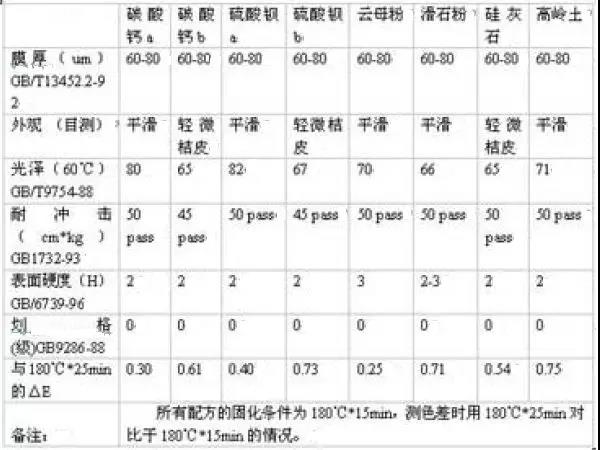

測試結(jié)果如下

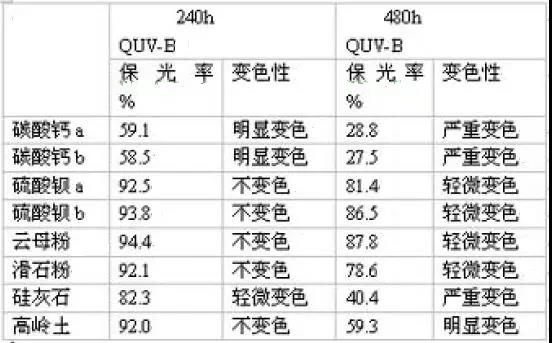

另外，據(jù)我們所做的純聚酯的QUV的測試結(jié)果如下：

實(shí)驗(yàn)結(jié)果分析

從上述的實(shí)驗(yàn)結(jié)果，結(jié)合一些試驗(yàn)數(shù)據(jù)，我們可以歸納如下幾點(diǎn)：

（1）碳酸鈣可以做高光產(chǎn)品的填料，而且它的光澤不比其它的填料低。

（2）一般半光產(chǎn)品，可以用直接加入碳酸鈣調(diào)出，無須加入B68類的消光劑，節(jié)約成本。

（3）碳酸鈣本身也是一種白色的無機(jī)顏料，可與鈦白粉配合使用，制得價(jià)廉物美的產(chǎn)品。

（4）相對于其他幾種填料，碳酸鈣最適合用于一些要求重金屬含量低的產(chǎn)品，如嬰兒車、兒童玩具等。

（5）碳酸鈣可提高涂料的上粉率和噴涂面積，尤其用在混合粉中比較明顯。

（6）如果做的是戶外耐候型產(chǎn)品，那么切不可選擇碳酸鈣作填料。

（7）為避免由于碳酸鈣吸油量高而引起涂膜表面桔皮，可以在基料中加入少許的氫化蓖麻油。

4、結(jié)語


從測驗(yàn)的結(jié)果可以看出：碳酸鈣應(yīng)用于粉末涂料中的性能優(yōu)異，是一種比較理想的粉末涂料填料。
