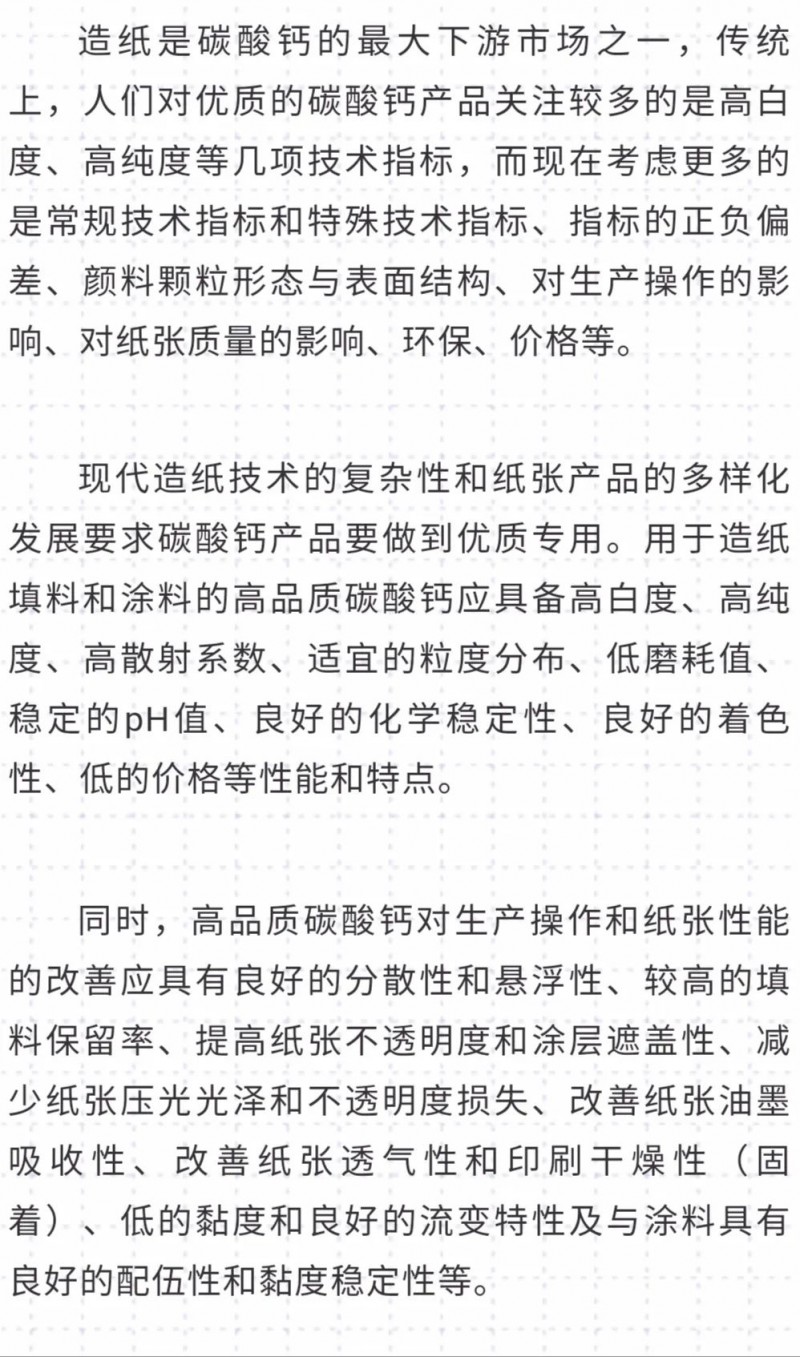

常規(guī)技術(shù)指標(biāo)均應(yīng)以正負(fù)偏差絕對值來限定，而不應(yīng)以大于或小于多少來限定。在保持碳酸鈣內(nèi)在特性質(zhì)量的穩(wěn)定性及對紙張質(zhì)量影響較大的因素方面，更應(yīng)關(guān)注粒徑分布的一致性和粒子形態(tài)的一致性，以及顏料粒子的可分散性、流變性、協(xié)同效應(yīng)和磨耗特性。

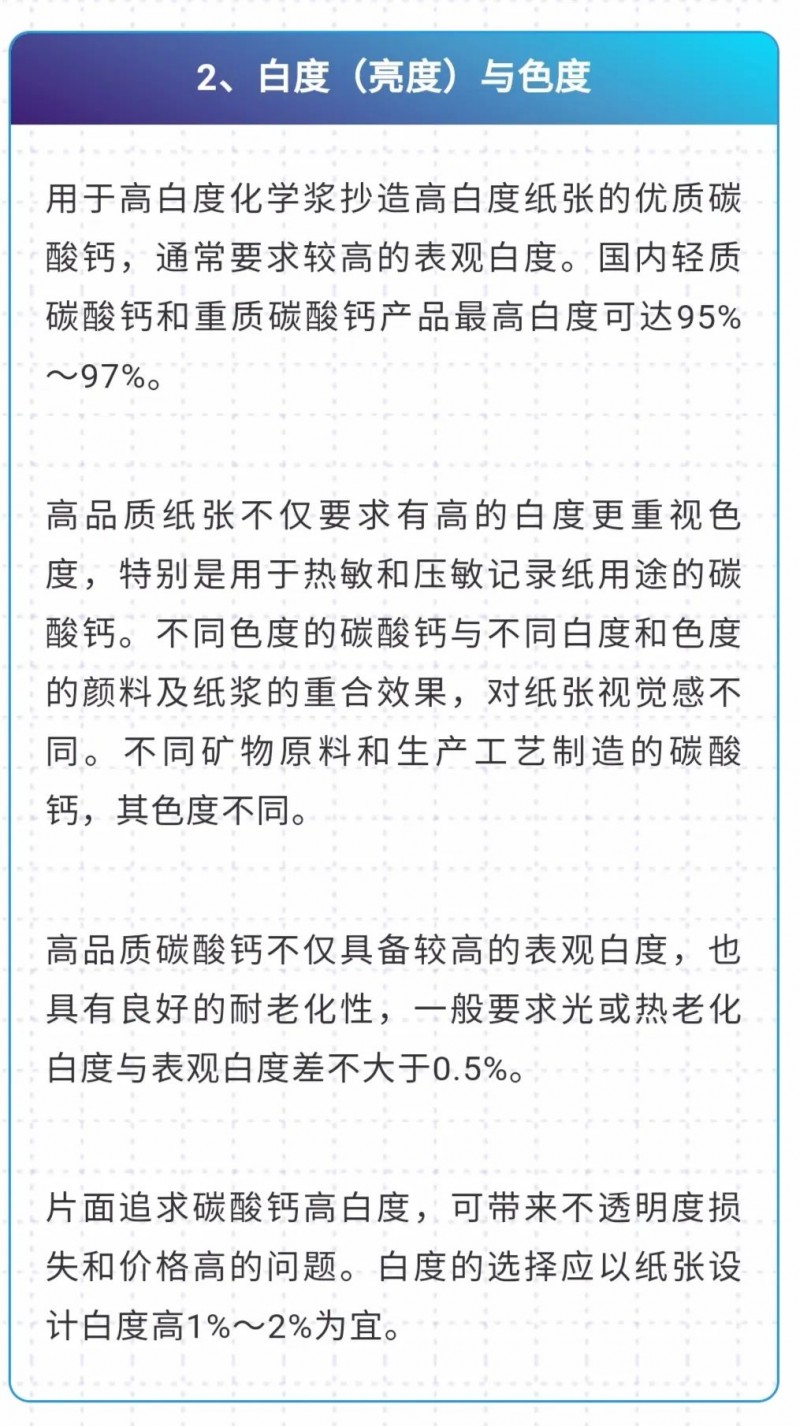

3、粒徑與粒度分布

粒徑和粒度分布是高質(zhì)量碳酸鈣十分重要的評價(jià)指標(biāo)，對紙張質(zhì)量、涂料性能和生產(chǎn)操作性產(chǎn)生多項(xiàng)重要影響。

高速涂布機(jī)（＞1000m/min）≥5μm粒子的存在對刮刀磨損產(chǎn)生一定影響。而高速紙機(jī)填料≥8μm粒子的存在有明顯影響。

細(xì)小粒子含量過高，填料易流失，高品質(zhì)碳酸鈣填料一般應(yīng)控制≤1μm粒子含量小于30%。

窄粒徑分布碳酸鈣被認(rèn)為是工程化顏料的重要特征之一，可改善粒子在纖維中的均勻分布；提高紙張透氣性和改善印刷適性；提高填料保留率。用于涂料顏料可賦予涂料更好的流變特性；顏料與膠料有更理想的協(xié)同作用；改善涂層中顏料的排列結(jié)構(gòu)，提高透氣性、光學(xué)特性和拉毛強(qiáng)度。現(xiàn)代碳酸鈣生產(chǎn)技術(shù)可控制輕質(zhì)碳酸鈣粒徑分布在4～5個粒級之間，重質(zhì)碳酸鈣在8～10個粒級。

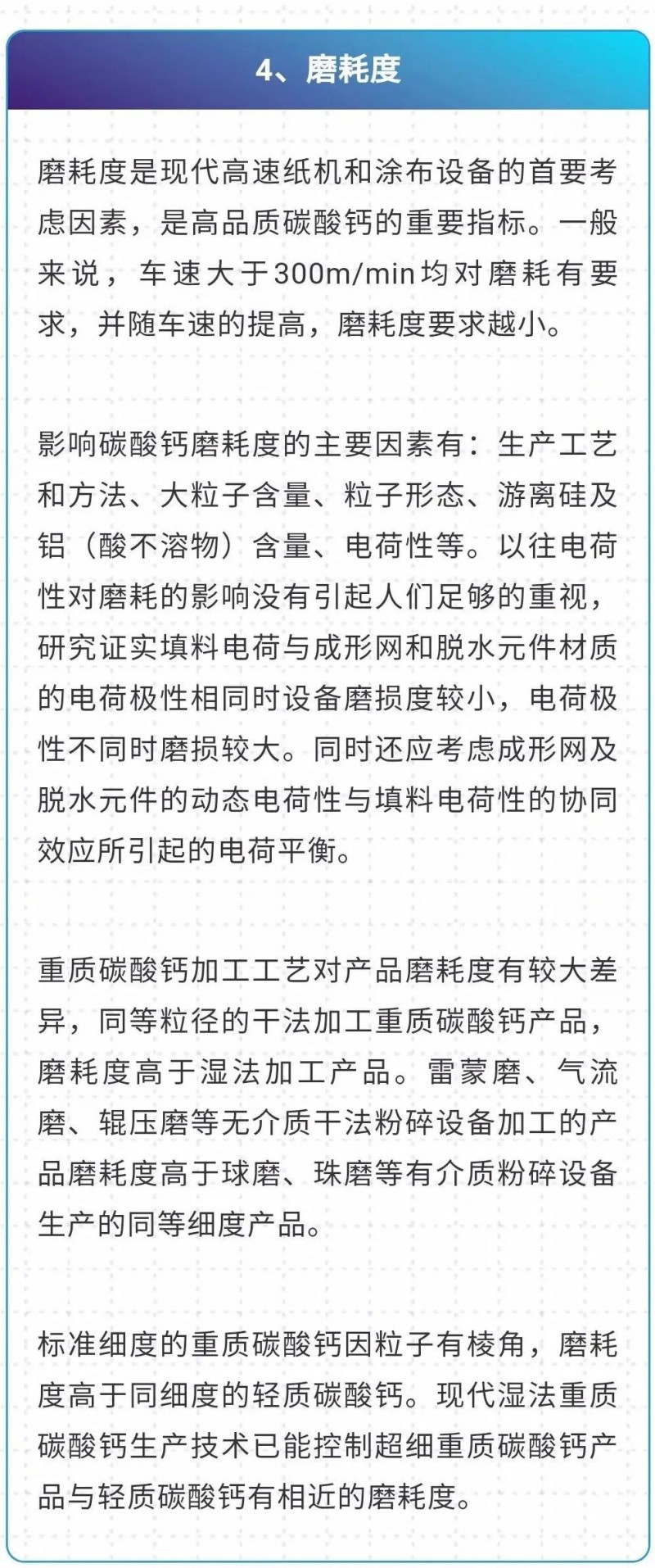

6、電荷特性

碳酸鈣電荷密度隨矸度的增加由正電荷性趨向負(fù)電荷性。不同制造方法和細(xì)度碳酸鈣電荷值不同。

近來對碳酸鈣表面電荷特性的研究引起重視，得出不同的結(jié)論。它關(guān)系到顏料的凝聚與解離（分散）；漿料系統(tǒng)纖維與填料、填料與助劑的協(xié)同作用；涂料的配伍性與流變性；白水中微細(xì)粒子的吸附作用；抄造設(shè)備動態(tài)電荷特性與填料—漿料體系對設(shè)備磨損；助劑的選擇、加入量、加入部位和順序，碳酸鈣自身的凝聚傾向等諸方面。在指導(dǎo)造紙生產(chǎn)取得最佳的效果有重要指導(dǎo)意義。

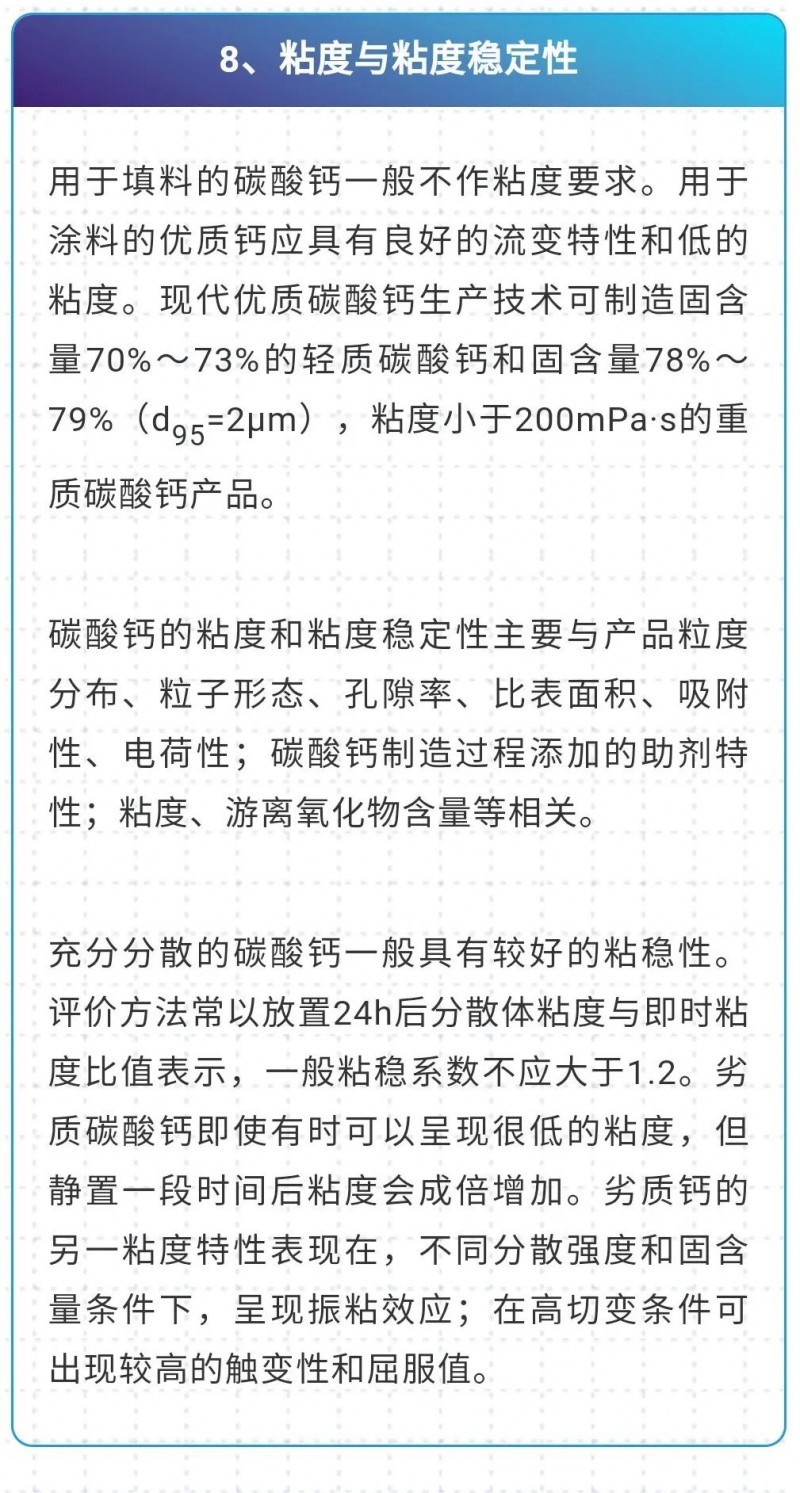

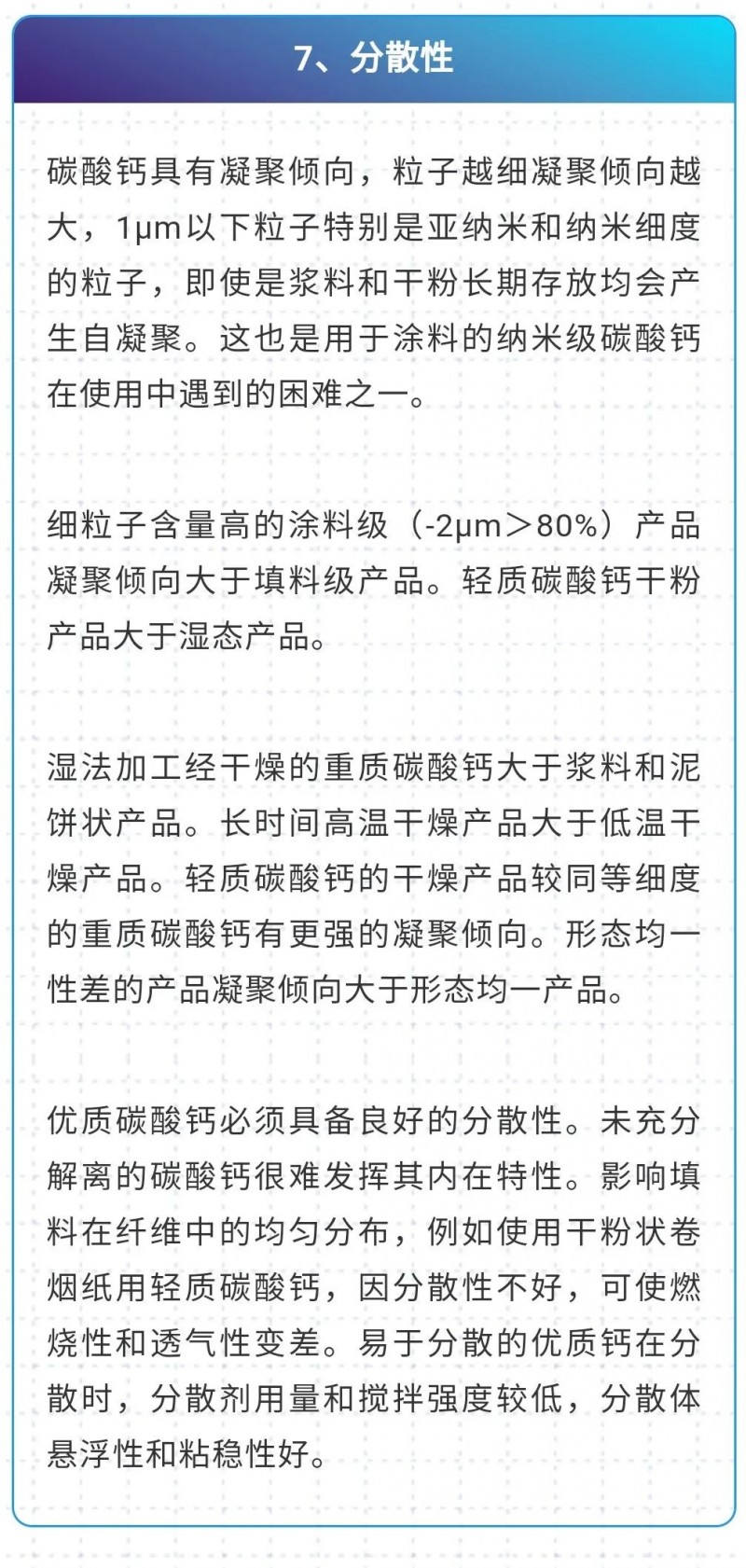

9、協(xié)同作用（配伍性）

優(yōu)質(zhì)碳酸鈣必須具備好的化學(xué)穩(wěn)定性?，F(xiàn)代造紙技術(shù)普遍使用各種功能性添加劑，碳酸鈣與其良好的協(xié)同性十分重要。碳酸鈣制備過程有時(shí)為了控制晶體形態(tài)或賦予功能特性（如改性鈣）往往加入引發(fā)劑、偶聯(lián)劑等多種化學(xué)品。碳酸鈣中的添加劑選擇不當(dāng)，會影響造紙常規(guī)助劑或膠料的不協(xié)同性，常表現(xiàn)為造紙助劑添加量的增加，增強(qiáng)劑、助留劑無效，白水中陰離子沉積物的增加，甚至紙病的出現(xiàn)。在涂料體系表現(xiàn)為分散劑用量增加或無效、粘度增加、粘穩(wěn)性差。有時(shí)也反映在對造紙助劑具有的選擇性方面。

10、純度（碳酸鈣含量）

目前國內(nèi)外造紙?zhí)妓徕}產(chǎn)品一般均要求碳酸鈣含量≥98%，高純度造紙鈣可在99.5%以上。少量雜質(zhì)帶來的危害主要有以下幾方面：

硅、鋁的氧化物—磨耗度。

鐵、錳的氧化物—白度、色度。

游離鈣、鎂、硫的氧化物—化學(xué)穩(wěn)定性。

食品、醫(yī)藥包裝紙應(yīng)控制鉛、砷等重金屬離子含量。

用于壓敏、熱敏記錄紙?zhí)盍虾屯苛?，常選擇高純度輕質(zhì)碳酸鈣，以保證顯色劑的色調(diào)和持久性。
