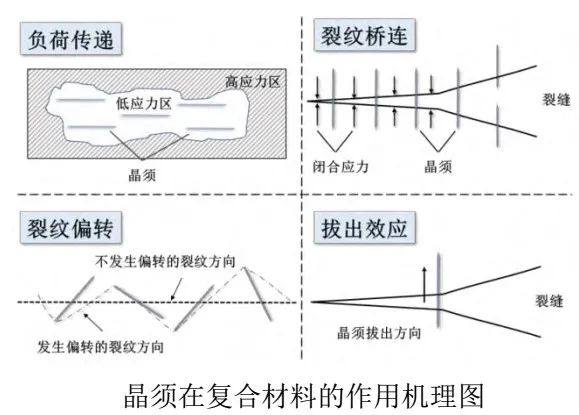

無機(jī)鹽晶須由于具有高長徑比和高強(qiáng)度以及拉伸性能，往往可以作為一種重要的增強(qiáng)材料，加入阻燃材料、建筑材料、復(fù)合材料和摩擦材料中。晶須在復(fù)合材料的作用機(jī)理主要體現(xiàn)在負(fù)荷傳遞、裂紋橋連、裂紋偏轉(zhuǎn)和拔出效應(yīng)4個方面。無機(jī)鹽晶須由于強(qiáng)度大、模量高，因此，當(dāng)其添加到復(fù)合材料中時，可對復(fù)合材料起到一定的增強(qiáng)增韌作用。
1、阻燃材料
新型建筑材料的防火性能研究是公共防護(hù)的重要組成部分，也是大規(guī)模應(yīng)用于建筑工程的必要條件。無機(jī)鹽晶須由于耐高溫性能優(yōu)異，經(jīng)常作為阻燃材料添加到其他材料中，以提高復(fù)合材料的阻燃性能。
氫氧化鎂晶須具有一定的阻燃效果。于利波等以氫氧化鎂晶須為阻燃劑，和低密度聚乙烯進(jìn)行復(fù)合，并討論了偶聯(lián)劑、阻燃劑表面處理以及晶須含量對復(fù)合材料性能影響。結(jié)果表明，氫氧化鎂晶須添加到低密度聚乙烯中具有一定的阻燃效果，在氫氧化鎂晶須的含量達(dá)到40%以上時，才能表現(xiàn)出一定的阻燃效果，其含量為50%以上時阻燃效果較好。
呂智慧等采用溶液共混法將堿式硫酸鎂晶須(MOSw)與聚丙烯(PP)進(jìn)行共混制備了一系列不同含量的聚丙烯/堿式硫酸鎂晶須(PP/MOSw)復(fù)合材料。通過水平燃燒試驗等一系列測試手段測試了PP/MOSw復(fù)合材料的阻燃性能。結(jié)果表明MOSw的加入對PP樹脂有良好的阻燃效果，在添加量為10%時阻燃效果即能達(dá)到很好。
2、建筑材料

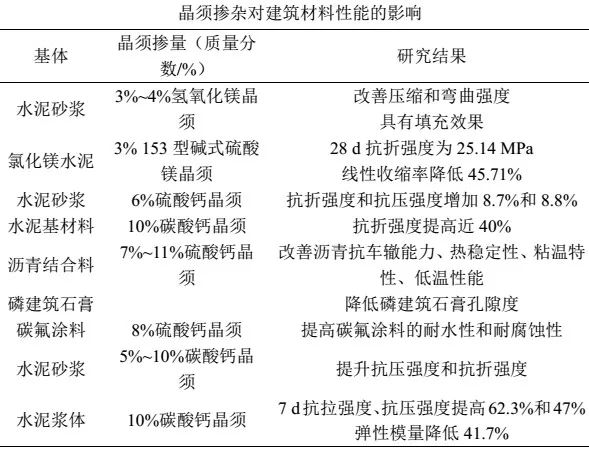

目前，在材料消費行業(yè)中，建筑行業(yè)是最大的材料消費行業(yè)之一，約占全球材料消費量的24%。在建筑材料中，由于無機(jī)晶須具有一定的長徑比，同時其優(yōu)異的理化性能使得其在建筑材料上得以廣泛應(yīng)用。無機(jī)晶須在微尺度下具有抗裂和填充效應(yīng)，因此將晶須摻雜在復(fù)合材料中，可以有效的提高復(fù)合材料的綜合性能。
無機(jī)晶須對建筑材料性能的影響主要體現(xiàn)在對材料力學(xué)性能的提高上，主要從宏觀角度出發(fā)，缺少一定的微觀解釋。因此，有學(xué)者從微觀結(jié)構(gòu)出發(fā)，對晶須摻雜機(jī)理進(jìn)行解釋。表明晶須在體系內(nèi)部能夠增加晶體之間的接觸點，并填充氣孔，使得體系結(jié)構(gòu)更加致密，從而大大提高了材料的力學(xué)性能。JIAN等通過對脫硫石膏基復(fù)合材料中無水硫酸鈣晶須和碳酸鈣晶須的作用機(jī)理進(jìn)行探究。晶須的存在會阻止材料裂紋的發(fā)展，導(dǎo)致裂紋偏轉(zhuǎn)，增加裂紋的擴(kuò)散路徑，消耗能量。同時晶須能夠改善試樣的力學(xué)性能。
LI等通過方解石碳酸鈣晶須和文石碳酸鈣晶須對水泥漿體綜合性能的對比，得出方解石碳酸鈣晶須的抗壓強(qiáng)度和抗折強(qiáng)度都高于文石碳酸鈣晶須。同時與文石水泥相比，方解石水泥改善了新拌水泥漿體的流動性，體現(xiàn)了方解石水泥的潤滑作用。同時，通過對碳酸鈣晶須作用下水泥基復(fù)合材料的微觀結(jié)構(gòu)的變化，從微觀角度得出方解石碳酸鈣晶須的加入也改善了孔隙分布和抗壓強(qiáng)度，晶須的存在有效阻止了裂紋的產(chǎn)生。
3、復(fù)合材料
無機(jī)晶須作為填料，對復(fù)合材料的物理性能以及力學(xué)性能等方面有一定的增強(qiáng)作用。同時，研究指出，對晶須進(jìn)行適當(dāng)?shù)母男蕴幚砜梢蕴岣邚?fù)合材料的綜合性能。
GONG等采用簡易方法在氫氧化鎂晶須（MHSH）表面包覆殼聚糖。研究了殼聚糖（CS）包覆的氫氧化鎂晶須對聚氯乙烯的增強(qiáng)增韌作用。實驗表明：殼聚糖的最佳改性濃度為0.025%。添加15份CS-MHSH晶須的復(fù)合材料，其缺口沖擊強(qiáng)度和彎曲模量分別較未改性的MHSH提高了48.3%和4.1%。JIANG等用硬脂酸鈉改性氫氧化鎂晶須，研究了改性和未改性的氫氧化鎂晶須對復(fù)合材料力學(xué)性能的影響。結(jié)果表明，改性的氫氧化鎂晶須對復(fù)合材料的力學(xué)性能有顯著的改善。
王迪等以馬來酸酐接枝聚丙烯(PP-g-MAH)為相容劑，將堿式硫酸鎂晶須（MOS）加入聚丙烯(PP)中，通過熔融共混法制備出PP/MOS復(fù)合材料。并且對復(fù)合材料的阻燃性能、拉伸性能等進(jìn)行研究。結(jié)果表明，當(dāng)MOS添加量為5phr時，兩種復(fù)合材料的極限氧指數(shù)均有所提高，從不添加晶須的聚丙烯的18.4%提升到了19.4%。斷裂應(yīng)力在含量為20phr時達(dá)到最大值。
劉煦等研究堿式硫酸鎂晶須（MOSw）添加量對聚丙烯（PP）性能的影響，實驗表明當(dāng)MOSw含量達(dá)到22.5%時，復(fù)合材料表現(xiàn)出良好的力學(xué)性能，其線膨脹系數(shù)比純PP材料降低了約60%，樣品穩(wěn)定性也得到了提高。蒙紅平等制備了聚氯乙烯/堿式硫酸鎂晶須(PVC/MOS)復(fù)合材料，并對其對復(fù)合材料的性能進(jìn)行了考察。實驗結(jié)果表明在MOS含量為5份時，復(fù)合材料沖擊強(qiáng)度增強(qiáng)效果最為明顯。
對于聚合物基復(fù)合材料，由于其機(jī)械性能和熱性能良好已被深入研究。在這些基體中，聚丙烯因其用途廣泛而被研究。同時硫酸鈣晶須是一種廉價的填料，可以從石膏、礦物甚至工業(yè)廢渣中提，具有良好的經(jīng)濟(jì)價值。DONG等通過水熱法制備硫酸鈣晶須，并通過對晶須表面進(jìn)行處理，使基體與晶須的界面結(jié)合力增強(qiáng)，并能很好地分散在聚丙烯基體中，同時得出隨著晶須添加量的增加，復(fù)合材料的拉伸強(qiáng)度先增大后減小，當(dāng)晶須加入量為10%（質(zhì)量分?jǐn)?shù)）時，復(fù)合材料的拉伸強(qiáng)度為37.6MPa，比未加入晶須的復(fù)合材料的強(qiáng)度提高了11.6%。但當(dāng)晶須含量較高時，復(fù)合材料的機(jī)械性能下降，這是由于晶須團(tuán)聚和樣品制備過程中晶須的損傷，這些無機(jī)填料在范德華力的作用下傾向于聚集在一起，從而導(dǎo)致團(tuán)聚使其機(jī)械性能下降。YANG等對硫酸鈣晶須進(jìn)行硅烷化處理，不僅提高了晶須與聚乳酸的界面相容性。同時得出在硫酸鈣晶須含量為15%時其沖擊韌性最強(qiáng)。
4、摩擦材料
近年來，晶須作為功能填料對汽車制動摩擦性能的提升有一定的增強(qiáng)效果。RAJ等探究了硫酸鈣晶須作為功能填料對汽車制動摩擦性能的影響。通過改變硫酸鈣晶須的摻量，根據(jù)JASOC406標(biāo)準(zhǔn)，在慣性制動器測功機(jī)上進(jìn)行摩擦學(xué)研究，結(jié)果表明添加質(zhì)量分?jǐn)?shù)為10%硫酸鈣晶須的材料，其力學(xué)性能得到改善，同時提高了摩擦性能，含有硫酸鈣晶須的摩擦材料磨損較小。
李玉紅等通過干法熱壓成型工藝制備了碳酸鈣晶須摩擦復(fù)合材料。同時，研究了晶須含量對摩擦性能、磨損性能、物理性能和機(jī)械性能的影響。實驗表明，碳酸鈣晶須質(zhì)量分?jǐn)?shù)為12%時，制備的碳酸鈣晶須增強(qiáng)摩擦材料綜合性能最佳，其平均摩擦系數(shù)為0.40，平均磨損率為0.24×10-7cm3/(N·m)，平均沖擊強(qiáng)度和洛氏硬度分別為4.02J/cm2和71，密度為2.15g/cm3。文國富等通過對添加碳酸鈣晶須材料的硬度、密度以及沖擊強(qiáng)度等力學(xué)性能的探究，結(jié)果表明在晶須含量為15%時，其摩擦材料的綜合性能最優(yōu)。
