納米碳酸鈣（CaCO3）是20世紀80年代發展起來的一種新型超細固體材料，指粒徑在1~100nm的碳酸鈣產品[4]。納米級碳酸鈣由于粒徑尺寸特殊，顯示出優越的性能，有表面效應、小尺寸效應和宏觀量子隧道效應，其材料特性和產品制備工藝一直都是研究熱點，各種制備工藝不斷地推陳出新。
在眾多納米CaCO3制備技術中，如碳化法、復分解法、凝膠法、乳液法等，碳化法始終牢牢占據“C”位，是目前工業應用最廣泛，最成熟的制備技術。

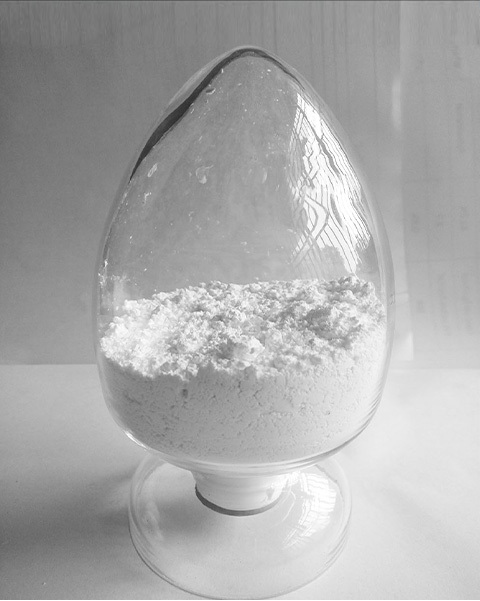

納米碳酸鈣 圖源：華宇納米科技
碳化法是納米CaCO3生產的核心工藝，主要通過將石灰石煅燒，得到CaO和CO2，將CaO加水消化，生成的Ca(OH)2乳液與CO2氣體進行碳化，再加入適當?shù)木涂刂苿﹣砜刂凭?，碳化結束時得到所需CaCO3漿液，再進行脫水、干燥、表面處理，得到CaCO3產品[2]。
某公司納米 CaCO3的生產工藝
反應過程中，通過調節氫氧化鈣的濃度、晶型控制劑的種類、晶型控制劑的濃度、晶型控制劑的加入時間、碳化溫度、氣體流速、攪拌速度等工藝參數從而控制反應的進行。
其優點在于，反應過程可控制，原料廉價，生產工藝簡單。而碳化法按照采用的工藝設備的不同，又可細分為：間歇鼓泡式碳化法、間歇攪拌式碳化法、超重力式碳化法、連續噴霧式碳化法等[1]。
設備
鼓泡碳化塔是圓柱形反應釜，柱體高徑比偏大，主要由傘狀鼓泡裝置、五角星形氣孔、二氧化碳管線、碳化塔主體等組成。
工藝
碳化反應時二氧化碳氣體從碳化塔底部進入，二氧化碳由下至上傳輸，與塔內氫氧化鈣溶液發生碳化反應生成納米CaCO3。
另外，連續鼓泡碳化法采用多級串聯碳化工藝。在第一碳化塔內加入石灰乳及添加劑，反應制得混合液并冷卻。然后，將其送入第二及第三級碳化塔中繼續碳化，最終制得納米CaCO3。
優勢與不足
優勢：連續鼓泡碳化法將整個碳化過程分級分段，便于晶核的形成、晶體的生長及表面處理過程進行控制，進而得到形貌、晶型和平均粒徑符合要求的產品。
不足：產品粒徑偏大且分布較寬、碳化時間長、產品易出現包裹及返堿現象，以致產品質量不高、生產效率低下等。
設備
間歇式攪拌碳化塔是對鼓泡碳化塔的改良設備，結構上主要增加了攪拌器和傳動軸等部件。這是目前國內大多數納米碳酸鈣廠家應用的碳化設備結構。
工藝
在碳化反應過程中，二氧化碳氣體從塔底進入，與從塔頂進入的氫氧化鈣溶液在高速攪拌器的作用下進行混合、反應，使氣相、液相進行了充分接觸，有助于生成超細碳酸鈣粒子。
另外，攪拌裝置在攪拌的過程中增加了二氧化碳氣體在碳化塔內的分散，液相中的氣泡體積逐步減小，二氧化碳氣體與氫氧化鈣浮液接觸面積增加，碳化反應徹底，制備出的碳酸鈣粒徑分布窄。
設備
噴霧碳化塔在間歇式攪拌碳化塔的基礎上，加設進料口霧化器、漿料噴頭和二氧化碳噴頭，讓液相與氣相反應物在進入塔后都以霧化的形式存在。
工藝
碳化反應過程中，氫氧化鈣溶液以霧狀噴出，在溶液整個運動過程中，始終可以保持和二氧化碳充分接觸，保證了氣液的混合時間，強化了碳化的反應過程，加快了液相和氣相接觸反應的速度。
另外，攪拌和噴霧混合兩種方式進一步增大了碳化塔內溶液和二氧化碳氣體的接觸面積，促進二氧化碳氣體能被充分吸收，碳酸鈣的質量得到了保障。
設備
超重力碳化裝置是由二氧化碳氣體鋼瓶、氣體流量計、旋轉填充床、循環料液釜、酸度計、料液進口、恒溫水浴器組成。
工藝
氫氧化鈣溶液進入旋轉填充床后，在高速運動、分散和強混合及接觸面急速變換的情況下，巨大的作用力將氫氧化鈣溶液分裂成粒度為納米級的滴、絲和膜，與二氧化碳氣體逆向接觸。
此工藝設計最大限度的提升了碳化反應的速度，相間傳質離心速度可提高2～3個數量級，使微觀混合效果得到最大限度的提升，為碳酸鈣的成核提供了快速、均勻的微觀環境。
設備
由微通道反應器、微孔膜、氫氧化鈣漿料儲罐、過濾罐、氫氧化鈣懸浮液儲罐、CO2氣源罐等組成。
工藝
在氣體和懸浮液反應后，氣體會流入氣液分離器中，而懸浮液則在泵的作用下在膜反應器和液體容器之間循環。
碳化法制備的納米CaCO3的質量主要由石灰石的煅燒和石灰乳的碳化兩道工序來決定。煅燒過程對產品的白度和純度有很大影響，而碳化反應則控制著粒徑大小、晶體形態和規整度、粒子團聚情況等參數。
因此，碳化工藝的研究往往是該領域?qū)＠夹g(shù)的核心內容，而且在實驗研究及產業化應用中也是體現價值重點內容，這些研究能比較直接的促進產業進步和產品特色的形成。
江西勢通鈣業有限公司開發了一種碳化反應器及制備小粒徑、高分散性、低吸油值納米碳酸鈣的方法[8]。
碳化反應器包括：液膜成核器和晶體生長器。液膜成核器內設有氣體分布器，晶體生長器內設有攪拌器。
生產工序包括：將石灰進行煅燒、消化、過濾、冷卻、一次碳化、陳化、二次碳化、表面處理、壓濾脫水、干燥、粉碎等。成品為立方體，一次粒徑為20～30nm，平均粒徑為220nm左右。
廣西碳酸鈣產業化工程院有限公司與廣西大學研究的噴霧式微界面?zhèn)髻|(zhì)強化反應?結晶?干燥法制備納米/輕質碳酸鈣裝置，包括：石灰保溫消化-陳化槽組、旋風分離器組件、CO2預熱器、尾氣冷凝冷卻器、氣液分離器以及負壓抽氣機等[9]。
該技術的核心工藝為：石灰保溫消化?陳化槽組內的Ca(OH)2由泵輸送到氣?液噴盤內，氣?液噴盤內噴出的霧化石灰乳與CO2形成微界面?zhèn)髻|(zhì)，達到強化碳化反應?結晶?干燥耦合法效果，以此提高反應速率和化學平衡轉化率。
江西華明納米碳酸鈣有限公司，研發攪拌式納米碳酸鈣制備設備。其核心組件是攪拌離心裝置，使得原料混合均勻、快速，加快消化、碳化過程，提高納米碳酸鈣制備效率[11]。
池州市貴興非礦新材料有限公司應用的納米碳酸鈣碳化裝置，包括碳化塔、進料組件、底液回流組件、進氣組件和氣體回流組件[10]。
此裝置可以提高二氧化碳和氫氧化鈣和接觸效率，提高反應速度，增加回流裝置，進一步增大反應程度，同時控制碳化體系的溫度，使生成的碳酸氫鈣副產物分解為碳酸鈣，整體提升了產品的產量和質量。
黎聲鵬采用超重力反應結晶法，以高濃度的氫氧化鈣作為原料，乙醇-水作為溶劑，L-天冬氨酸作為晶型控制劑制備出球形度高、分散性好和粒徑分布窄的球形碳酸鈣。將碳酸鈣漿液離心后得到產品和濾液，其中濾液再次作為氫氧化鈣的溶劑，使體系的溶劑得到了循環利用[6]。
王爽等以六偏磷酸鈉作為晶型控制劑，在碳化法的基礎上采用加壓的方式制備出分散度較好、粒徑達微納米級別的碳酸鈣，其形貌呈明顯的棒狀。此外，實驗研究了反應溫度、反應時間、六偏磷酸鈉的添加量、氫氧化鈣的濃度等條件對制備碳酸鈣樣品的影響，得出制備的最佳條件[7]。
為了研究碳化法納米CaCO3生產過程的能耗及節能措施，涂愛民等進行了系統性的工藝研究與數據分析，并針對某納米CaCO3生產廠的余熱資源情況進行了調研，提出了一套余熱梯級利用方案。將中高溫余熱用于溴化鋰制冷機組替代部分原電制冷機組，將低溫余熱用于預熱工藝用水、漿液和干燥空氣。分析結果表明，該余熱利用方案可獲得良好的節能增效效果[5]。
2021年7月31日，全球首臺套“碳化法鋼鐵渣綜合利用一期二階段10萬噸示范產業化項目”在包頭市包鋼集團廠區培土奠基，正式開工建設。此項目采用的碳化法鋼鐵渣處理技術與傳統高純CaCO3生產技術相比，省去了焙燒工藝，減少了二氧化碳的釋放；同時該技術可直接將二氧化碳作為原料參與反應，具備雙重減碳效果，滿足固廢綜合利用需求[12]。
目前，很多納米碳酸鈣制備技術的研究都是基于復分解法制備體系，工業應用最廣泛的氣液碳化法納米碳酸鈣制備技術研究占比有所減少，其生產工藝的更新速度面臨挑戰。雖然在碳化法基礎上實現工藝創新的難度較大，但是碳化反應體系在制備納米碳酸鈣過程中是不可忽視的，也是繞不過去的。
值得一提的是，目前由工業生產得到的納米CaCO3真正達到納米(1~100nm)標準的非常少，加之不可避免的團聚的影響，產品的質量和產能保障性不強，所以碳化法及其工藝研究依舊是推動納米碳酸鈣產業快速發展的中堅力量。
在眾多納米CaCO3制備技術中，如碳化法、復分解法、凝膠法、乳液法等，碳化法始終牢牢占據“C”位，是目前工業應用最廣泛，最成熟的制備技術。
01
碳化法制備納米碳酸鈣基本流程與原理
02
不同碳化塔與碳化工藝概述[1，2，3]
-
2.1鼓泡碳化法
-
2.2間歇式攪拌碳化法
-
2.3噴霧碳化法
-
2.4超重力碳化法
優勢與不足
優勢：納米CaCO3粒徑分布均勻，質量穩定可靠。
不足：對設備要求太高、投資較大、CO2的利用效率較低。
-
2.5膜反應器碳化法
優勢與不足
優勢：CaCO3產品純度較高，平均粒徑分布較為均勻，基本在300nm-550nm范圍內。
不足：納米CaCO3聚沉較嚴重，尚不適合工業化生產。
03
碳化法制備納米碳酸鈣技術應用與研究
-
3.1碳化法制備納米鈣專利技術
-
3.2碳化法制備納米鈣實驗研究
-
3.3碳化法制備納米鈣產業應用
結語
值得一提的是，目前由工業生產得到的納米CaCO3真正達到納米(1~100nm)標準的非常少，加之不可避免的團聚的影響，產品的質量和產能保障性不強，所以碳化法及其工藝研究依舊是推動納米碳酸鈣產業快速發展的中堅力量。
