聚丙烯編織袋 (布 )用扁絲、聚丙烯打包帶
聚丙烯編織袋 (布 )用扁絲、聚丙烯打包帶都屬于單向拉伸制品, 即聚丙烯塑料的分子在拉伸過程中得以取向, 其拉伸方向的強度得到顯著提高。在扁絲和打包帶中使用的都是 38μm的重鈣, 因其價廉, 加工流動性好, 可滿足使用要求。為了使重鈣在塑料中分散均勻, 都先將重鈣加工成填充母料。
聚乙烯薄膜

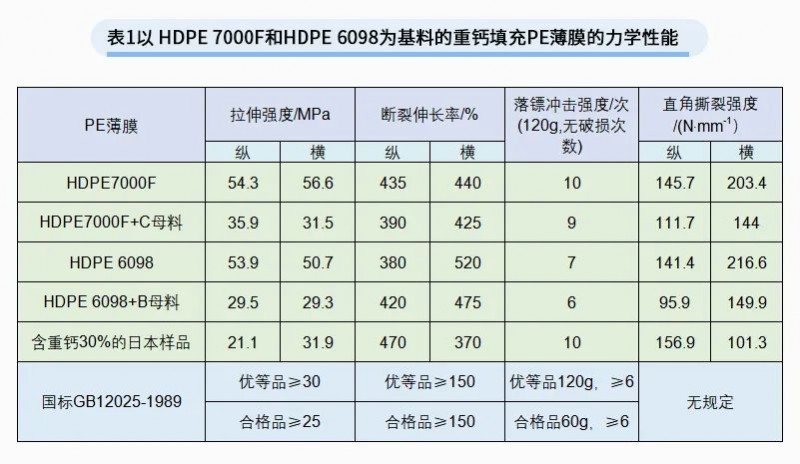

聚乙烯薄膜制成的購物袋、背心袋已遍布社會生活的各個角落。在聚乙烯塑料中加入 Ca1重鈣, 當(dāng)添加質(zhì)量分?jǐn)?shù)達(dá)到30%時, 其吹塑薄膜的力學(xué)性能仍能滿足GB12025-1989的要求,見下表1。
注:在填充PE薄膜中重鈣的填充質(zhì)量分?jǐn)?shù)為( 30±0.5 ) %。
聚氯乙烯 ( PVC)異型材
據(jù)統(tǒng)計, 用于門窗PVC異型材填料的輕鈣需求量在10萬t/a以上, 針對眾多企業(yè)提出的PVC門窗異型材中所用的重鈣能否用輕鈣代替, 可以做出如下回答。
①在PVC門窗異型材中用重鈣代替輕鈣的可能性很小。因為在添加量比較低時, 使用重鈣不僅不能顯著降低型材的原材料成本, 而且可能因單位質(zhì)量物料制成的型材長度減少影響整體效益。
②用重鈣代替輕鈣, 至少要求細(xì)度在17μm以下, 甚至10μm, 此時填充材料的性能才可能與使用輕鈣相比擬, 而比較細(xì)的重鈣在價格上與普通輕鈣相比并不占據(jù)優(yōu)勢。
③異型材的生產(chǎn)通常是大批量的, 而且需要幾種甚至十幾種不同截面形狀的型材在不同的生產(chǎn)線上生產(chǎn), 再另行裁截、組裝, 且組裝時各生產(chǎn)線生產(chǎn)的不同截面形狀的型材色澤完全一致, 而只有使用成分十分穩(wěn)定的輕鈣才能做到這一點。重鈣生產(chǎn)企業(yè)保證做到這一點就比較難, 因為重鈣的成分完全取決于粉碎之前的礦石。為降低異型材的生產(chǎn)成本, 增加輕鈣的用量是首選措施。盲目增加使用量, 將導(dǎo)致型材性能劣化, 因此競爭的關(guān)鍵在于型材性能達(dá)到GB/T 8814-1998《門、窗用未增塑聚氯乙烯( PVC-U)型材》和GB/T 11793.2-1989《PVC塑料窗力學(xué)性能、耐候性試驗條件》規(guī)定的前提下盡量提高輕鈣的用量。
聚氯乙烯 ( PVC)管材
PVC管材的品種很多, 如建筑給排水管、冷彎穿線套管、波紋管、化工用管、通訊用護套管、異型落水管等, 使用碳酸鈣作為填料很普遍。
通訊電纜穿線多孔套管 (梅花管)
梅花管以HDPE為原料。由于目前沒有這類管材的國家標(biāo)準(zhǔn)或行業(yè)標(biāo)準(zhǔn), 只要用戶接受即可。為降低成本大量使用重鈣, 有的用量達(dá) 50%以上, 所用重鈣為38μm的產(chǎn)品即可。
人造革等聚氯乙烯(PVC)軟制品
加有二辛酯(DOP)、二丁酯( DBP)等增塑劑的聚氯乙烯( PVC)制品具有一定的柔軟性, 稱之為軟制品, 如人造革、地板革、壁紙、電纜護套料、薄膜等。
碳酸鈣常用來做PVC軟制品的填充劑, 不僅便宜、色相好, 而且制品外觀也比較好。表2和表3列出一些PVC軟制品使用碳酸鈣的情況。

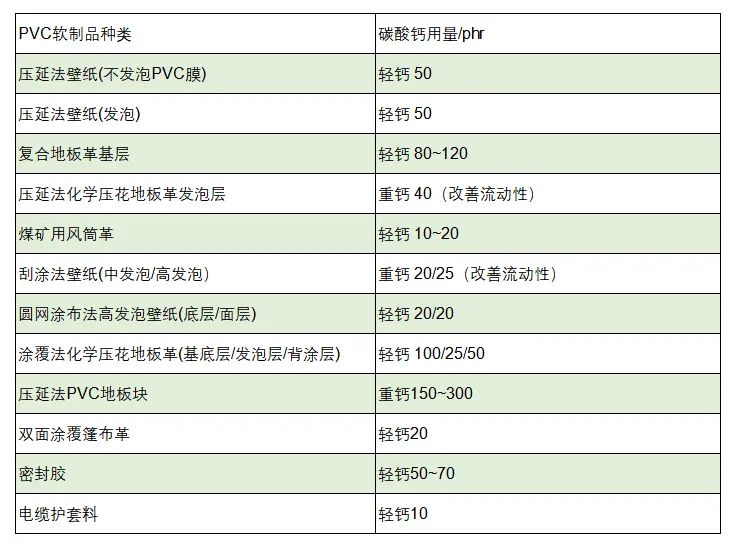

表2 一些PVC軟制品使用碳酸鈣情況

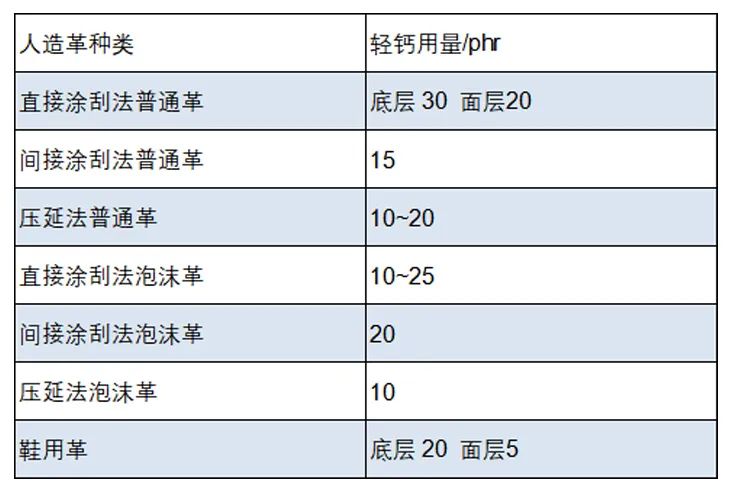

表3 各種不同PVC人造革中輕鈣的用量
對輕鈣進(jìn)行表面處理, 可以減小其吸油值, 同時對于輕鈣粒子的分散及整個材料的性能都有好處。
制作PVC軟制品時, 很多情況下先將PVC糊樹脂與必要的添加劑一起制成 PVC糊。使用輕鈣的PVC糊其粘度遠(yuǎn)大于使用重鈣的PVC糊, 而重鈣越粗, 其PVC糊的粘度越小, 即流動性越好, 越有利于涂敷操作。
在電纜、電線護套中使用碳酸鈣也很普遍。使用輕鈣的電線、電纜外表更為光亮;使用重鈣時, 擠出設(shè)備的轉(zhuǎn)矩較低, 顯示物料的加工流動性好。
聚烯烴注塑制品
在很大注射壓力下成型的注塑成型制品, 由于填充材料的密度顯著增加, 有可能將填料帶來的廉價效果被制品個體數(shù)目的減少帶來的經(jīng)濟損失所抵消，總的經(jīng)濟效果并不理想。在注塑制品中大力推廣使用包括碳酸鈣在內(nèi)的非礦粉體材料, 就必須攻克密度大幅增加的難關(guān)。
