1、從成本上考慮，只要碳酸鈣滿足客戶的使用要求，寧可用粗的，合適的，不用細(xì)的。例如生產(chǎn)聚丙烯編織袋用的扁絲所用的重質(zhì)碳酸鈣，其使用粒度為400目的碳酸鈣即可，如果使用更細(xì)的碳酸鈣，不僅本身的價(jià)格會(huì)明顯提高，而且在制作填充母料時(shí)，由于越細(xì)的碳酸鈣吸油值越高，還要耗用更多的助劑和載體樹(shù)脂，得不償失。

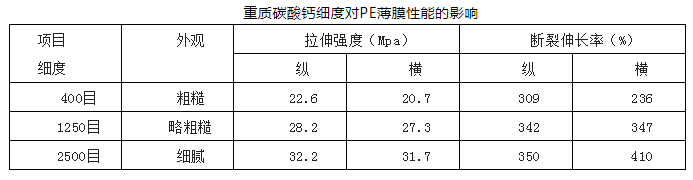

2、從填充塑料的性能上考慮，在可以適當(dāng)增加成本的前提下，用粒度越細(xì)的碳酸鈣，其效果會(huì)越好。下表列出不同粒度的重質(zhì)碳酸鈣在相同的填充條件下對(duì)聚乙烯（PE）塑料薄膜性能的影響。

3、從加工流動(dòng)性角度考慮，在控制好平均粒徑的前提下，最大粒徑越小約好，說(shuō)明其粒徑越均勻。對(duì)同一細(xì)度的碳酸鈣產(chǎn)品，其粒徑分布可能千差萬(wàn)別，這從平均粒徑上可以反映出來(lái)，對(duì)要求較好加工流動(dòng)性的塑料制品（如注塑成型制品、流延法PE薄膜等）且不可用平均粒徑太小的碳酸鈣，如果可能的話，最好是在控制好最大粒徑的前提下，將小粒徑分離出去。這是因?yàn)榱叫〉念w粒越多，填充體系的加工流動(dòng)性越差。

碳酸鈣粒徑分布對(duì)填充母料生產(chǎn)影響較大，對(duì)生產(chǎn)成本和填充母料的應(yīng)用性能也有很大的影響：

一、對(duì)吸油值的影響。碳酸鈣細(xì)度高，其比表面積就大，吸油值就會(huì)隨之增大。吸油值大，填充母料吸光性就會(huì)增大，產(chǎn)品表面就會(huì)呈現(xiàn)亞面或霧面效果。吸油值小，吸光性就小，產(chǎn)品表面就會(huì)呈現(xiàn)光亮效果。

二、對(duì)碳酸鈣分散性的影響。細(xì)度高的碳酸鈣在填充母料中能均勻分布，分散性要好，使得填充母料的顏色均布性，填充母料的強(qiáng)度、韌性、抗疲勞性等綜合機(jī)械性能均得到提高。

三、對(duì)填充母料生產(chǎn)的影響。碳酸鈣的細(xì)度高，填充母料生產(chǎn)造粒過(guò)程中的摩擦系數(shù)就會(huì)小，使得填充母料的造粒能力強(qiáng)，同時(shí)填充母料產(chǎn)品表面光滑，成型能力也會(huì)加強(qiáng)。但由于分子之間的吸附力的作用，高細(xì)度的碳酸鈣之間容易發(fā)生團(tuán)聚作用，反面會(huì)降低碳酸鈣的均布性以及綜合機(jī)械性能。
