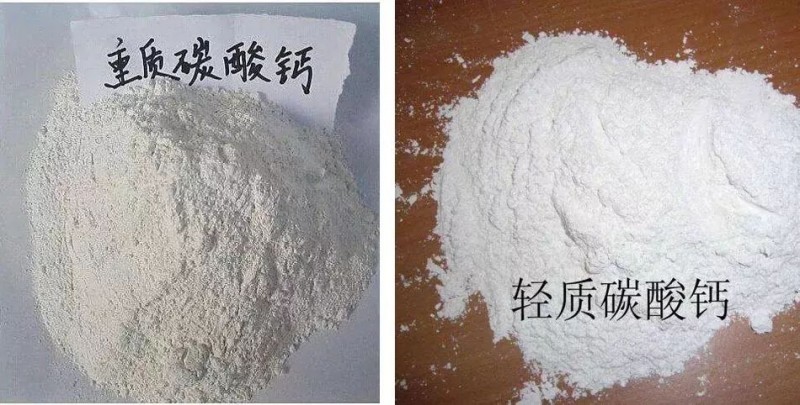

碳酸鈣不僅可以降低塑料制品的原材料成本，還具有改善塑料材料某些性能的作用。研究成果表明，不同種類的碳酸鈣在使用得當時，可顯著提高基體塑料的性能，但輕鈣和重鈣的具體區(qū)分一直困擾著多數(shù)用戶，將從以下幾個角度介紹此二者的不同。

1、生產(chǎn)方式

重鈣主要是以方解石、大理石、石灰?guī)r、白堊、漢白玉等天然礦物為原料，經(jīng)機械粉磨加工得到的粉體材料；

輕鈣主要是以石灰石為原料，經(jīng)煅燒、消化、碳化、脫水、干燥、分級等工序得到的粉體材料。

2、堆積密度

產(chǎn)品堆積密度的不同是重鈣與輕鈣最明顯的區(qū)別。

重鈣產(chǎn)品的堆積密度較大，一般為0.8～1.3g/cm3；

輕鈣產(chǎn)品的堆積密度較小，一般為0.5～0.7g/cm3，一些納米碳酸鈣產(chǎn)品的堆積密度甚至可達到0.28g/cm3左右。

3、吸油值

重鈣由于顆粒大、表面光潔、比表面積小，因此吸油值較低，一般為40～60mL/100g；

輕鈣顆粒微細、表面較粗糙，比表面積大，因此吸油值較高，一般為60～90mL/100g。

4、白度

重鈣由于相對雜質(zhì)較多，因此產(chǎn)品白度一般為89%～93%，極少數(shù)的產(chǎn)品能達到95%；

輕鈣產(chǎn)品純凈度較高，因此白度一般為92%～95%，部分產(chǎn)品可以達到96%～97%。

5、水分含量

重鈣產(chǎn)品水分一般為0.2%～0.3%，水分含量比較低，同時也較為穩(wěn)定，一些高檔的產(chǎn)品水分甚至可達到0.1%左右；

普通輕鈣產(chǎn)品水分0.3%～0.8%，有時會有一定的波動，不太穩(wěn)定。

6、顆粒形狀

重鈣的粉體特點是：顆粒形狀不規(guī)則，而且顆粒有一定的棱角，表面粗糙；顆粒大小差異較大，粒徑分布較寬，粒徑較大。破碎和細化不會改變重鈣的晶型，一般方解石重鈣為六方晶型、大理石重鈣為立方晶型，主要與產(chǎn)地有關。

輕鈣的粉體特點是：顆粒形狀規(guī)則，可視為單分散粉體；粒度分布較窄。根據(jù)晶粒形狀的不同，輕鈣可分為紡錘形、立方形、針狀、鏈狀、球形、片狀和菱形等。

紡錘形碳酸鈣是輕鈣中最常見的一種晶形，平均長軸粒徑為5～12μm，平均短軸粒徑為1～3μm； 立方形碳酸鈣平均粒徑為0.02～0.1μm； 針狀碳酸鈣平均粒徑為0.01～0.1μm，平均長徑比為5～100； 鏈狀碳酸鈣平均粒徑為0.01～0.1μm，平均長徑比為10～50；球形碳酸鈣平均粒徑為0.03～0.05μm； 片狀碳酸鈣平均粒徑為1～3μm。

7、味道

輕鈣由于氧化鈣反應不完全，殘留有石灰味道，如填充餅干則會有嗆人的味道；而重鈣沒有。

8、粒徑大小

重鈣產(chǎn)品的粒徑為0.5～45μm不等，按其原始平均粒徑（d）分為：粗磨碳酸鈣（d >3μm）、細磨碳酸鈣（d =1～3μm）、超細碳酸鈣（d =0.5～1μm）；

輕鈣按其原始平均粒徑（d）可分為：微粒碳酸鈣（d >5μm）、微粉碳酸鈣（d =1～5μm）、微細碳酸鈣（d =0.1～1μm）、超細碳酸鈣（d =0.02～0.1μm）、超微細碳酸鈣（d <0.02μm）。

9、沉降體積

沉降體積是單位質(zhì)量的碳酸鈣在100mL水中振蕩并靜置3h后所具有的體積。

沉降體積越大說明產(chǎn)品粒度越小、密度越輕、產(chǎn)品檔次越高。

重鈣的沉降體積為1.1～1.4mL/g；

輕鈣的沉降體積為2.4～2.8mL/g，納米輕鈣的沉降體積為3.0～4.0mL/g。

10、比表體積

普通重鈣的比表面積一般為1m2/g左右，重質(zhì)微細碳酸鈣比表面積為1.45～2.1m2/g；

普通輕鈣的比表面積一般為5m2/g左右，輕質(zhì)微細碳酸鈣比表面積為27～87m2/g。

11、流動性

從流動性上考慮，輕鈣的微觀結(jié)構(gòu)為紡錘形狀，加上其自身吸油值比較大，可以將配方中促進流動的組分如潤滑劑、增塑劑、偶聯(lián)劑、分散劑等吸收，所以它的流動性不如重鈣好，一般加入量超過25份就嚴重影響流動性；

重鈣為顆粒狀可以促進流動性，加入量不受限，在PVC管材配方中如果碳酸鈣添加超過25份，從流動性上考慮最好選用重鈣。

12、價格

重鈣的加工主要是通過機械破碎、研磨的方法實現(xiàn)；

輕鈣的生產(chǎn)是通過化學反應沉淀后制取的，后者比前者的工藝復雜得多，要求也相應嚴格得多，因此同等粒徑的重鈣要比輕鈣便宜30%左右，如果性能允許選擇重鈣更經(jīng)濟便宜。

13、改性功能

重鈣對拉伸強度較好，使用重鈣塑料加工流動性要好一些，而且粒徑較小的重鈣填充塑料性能也較好；

輕鈣對沖擊強度和剛性較好，一般用輕鈣的塑料表面更光滑一些，而且密度會低一些。

14、色光可控度

色相為顏色的主色調(diào)，而色光為顏色的余光。不同晶型的粉體具有不同的色相，碳酸鈣具有三種不同的晶型，因此也就具有不同的色相。

對于重鈣而言不同產(chǎn)地碳酸鈣所發(fā)出的底色不同，破碎和細化也不會改變，如四川碳酸鈣底色發(fā)藍色、廣西碳酸鈣底色發(fā)紅色、江西碳酸鈣底色發(fā)青色等等；

而對于輕鈣，在合成的過程中可以控制其產(chǎn)生晶型的種類，進而控制其色光的類型。在具體配色時，碳酸鈣的色光要與主著色劑色相一致。

15、pH值

重鈣的pH值為8-9；

輕鈣的pH值為9-10。

16、應用性能

重鈣：主要用于造紙、橡膠和塑料等行業(yè)，填充量一般較大，主要作為體積填料，降低應用產(chǎn)品的制造成本；

輕鈣：相對應用領域較廣泛，主要的應用領域為塑料、橡膠、涂料、膠粘劑、卷煙紙、油墨等，以體積填充為主，而納米碳酸鈣產(chǎn)品在應用過程中往往作為改性或補強等功能性填料使用，填充量一般較少。
