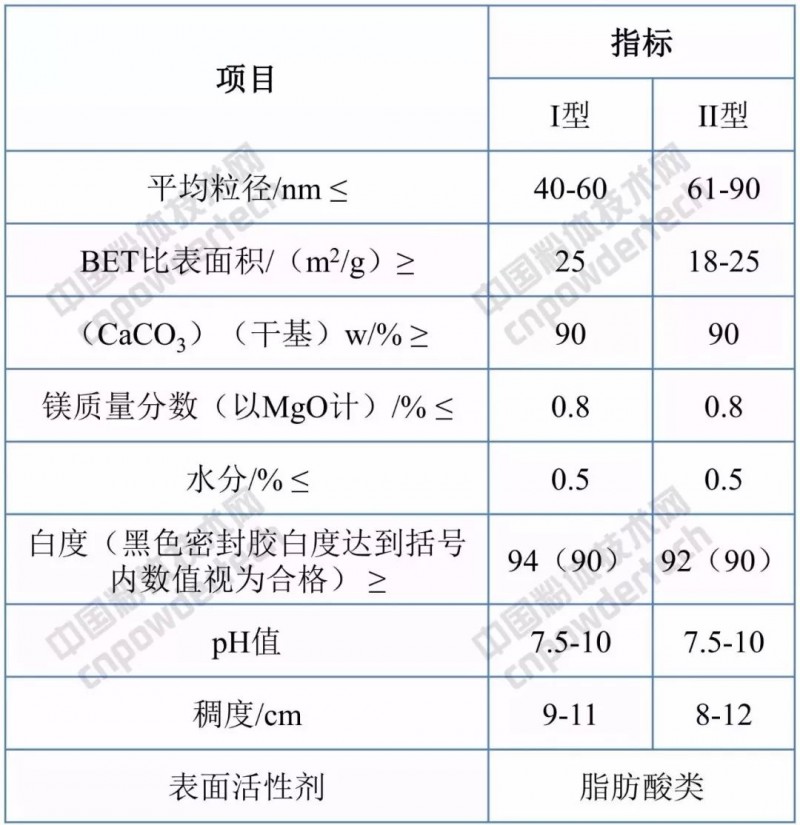

納米碳酸鈣的晶型應(yīng)與硅酮密封膠的生產(chǎn)配方、制品的加工技術(shù)及設(shè)備條件相適應(yīng)，一般地講，立方體、菱形六面體、立方體部分呈鏈鎖狀晶型的適應(yīng)性比較廣泛。

以60~100nm為宜。粒徑太大，膠的觸變性能差，易流掛，同時會影響制品的力學(xué)性能，粒徑太細，分散難度大，捏合時間長，分散不好時容易引起膠的表面粗糙。

作為密封膠填充劑，納米碳酸鈣的水分含量越低越好，一般要求小于0.5%。水分太髙，加工過程中真空密煉時間長，動力消耗大，同時影響膠的后續(xù)工序質(zhì)量；水分還可能使配方中的某些成分水解而產(chǎn)生無機顆粒，從而影響填料在膠中的摻合或產(chǎn)生顆粒等。

pH值越低越好，碳酸鈣返堿是輕鈣生產(chǎn)中較常見的現(xiàn)象，存在的堿會與膠料中的酸性成分生成水，水很容易使硅氧烷水解產(chǎn)生無機顆粒，由此在膠料中形成密布的微小顆粒，并導(dǎo)致膠體穩(wěn)定性下降，出現(xiàn)凝膠現(xiàn)象，從而影響制品的表面性能。

納米碳酸鈣改性效果的好壞將影響其顆粒對膠體的摻合作用，影響膠體的觸變性，改性效果好將使納米碳酸鈣在聚合物中具有良好的親和性，同時，也使應(yīng)用納米碳酸鈣作填充劑的密封膠具有觸變性能。

吸油值是密封膠專用碳酸鈣的一項非常重要的指標，是影響碳酸鈣在膠中浸潤性的因素。配膠后可發(fā)現(xiàn)，碳酸鈣吸油值較高時膠的觸變性和各種力學(xué)性能均比較理想，但膠的粘性大，不易調(diào)整。

膠粘劑和密封膠中對納米碳酸鈣的比表面積以20-25m2/g為佳，可以獲得理想的抗坍落度和可擠壓性。當比表面積過大時，密封膠的可擠壓性顯得較差，抗拉力性隨著比表面積的增加而增大，但分散性能卻下降，因此，納米碳酸鈣應(yīng)用于膠粘劑和密封膠中時，追求比較適中的比表面積。

篩余物應(yīng)小于0.15%（45μm篩）。篩余物過高是制品產(chǎn)生表面顆粒的主要原因。
