“PVC板”是指采用聚氯乙烯材料生產(chǎn)的板材。具體就是以聚氯乙烯及其共聚樹脂為主要原料，加入填料、增塑劑、穩(wěn)定劑、著色劑等輔料，在片狀連續(xù)基材上，經(jīng)涂敷工藝或經(jīng)壓延、擠出或擠壓工藝生產(chǎn)而成。
為了解不同工藝生產(chǎn)的碳酸鈣對PVC板材各性能的影響，實(shí)驗(yàn)根據(jù)PVC板材市場常用的碳酸鈣以1250目為基準(zhǔn)，采用不同工藝生產(chǎn)（億豐磨、球磨、立磨）碳酸鈣進(jìn)行實(shí)驗(yàn)測試對比。

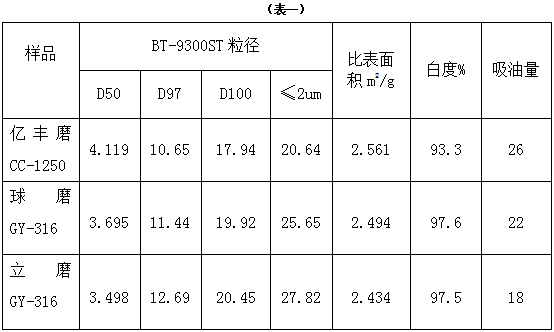

1.不同工藝生產(chǎn)的碳酸鈣的檢測指標(biāo)：

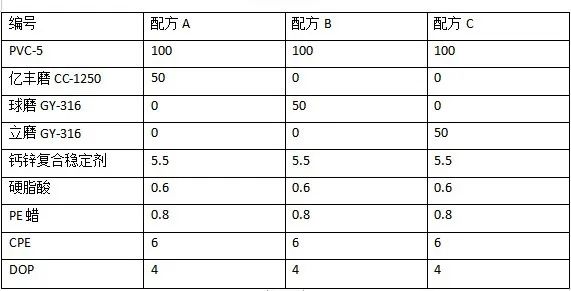

2.實(shí)驗(yàn)配方：
3.實(shí)驗(yàn)工藝步驟：
1.按配方比例*5使用小型攪拌機(jī)混勻，均勻混料10min待用。
2.錐雙擠出機(jī)溫度設(shè)置180℃-195℃，待溫度上升且穩(wěn)定后，開始試驗(yàn)。在模頭出料口取樣(厚度5mm)，根據(jù)所需長度進(jìn)行剪切。
3.剪切后放在平板硫化機(jī)5mm模板溫度125℃模壓3min，冷卻時間上升合攏后冷卻20秒，再取出樣條。
4.待樣條放置24h后，利用制樣機(jī)進(jìn)行打磨制作標(biāo)準(zhǔn)樣條。
5.檢測拉伸強(qiáng)度，沖擊強(qiáng)度（制缺口），密度。

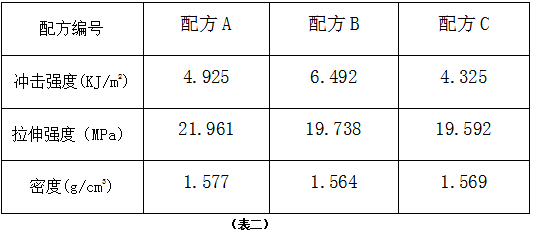

4.實(shí)驗(yàn)性能測試結(jié)果：
注：沖擊強(qiáng)度（懸臂梁）的檢測（5.5J）：按照GB/T1843-2008
拉伸強(qiáng)度的檢測：按照GB/T1040.1-2018
密度的檢測：按照GBT1033.1-2008
5.實(shí)驗(yàn)結(jié)論：
從表一中的數(shù)據(jù)可以看出，工藝不同的三種碳酸鈣，細(xì)度都是差不多的，有差別的主要在于吸油值會有不同，億豐磨產(chǎn)品的吸油值最大，立磨產(chǎn)品的最小，球磨產(chǎn)品居中；
從表二的測得的沖擊強(qiáng)度可以看出，球磨產(chǎn)品測出的沖擊強(qiáng)度最好為6.492KJ/m2，其次是億豐磨產(chǎn)品4.925KJ/m2和立磨的產(chǎn)品4.325KJ/m2；拉伸強(qiáng)度則是億豐磨的產(chǎn)品最高21.961MPa，最后是球磨產(chǎn)品19.738MPa和立磨產(chǎn)品19.592MPa；
從密度的數(shù)據(jù)來看差不多，影響不大。在PVC板材的生產(chǎn)中，不同工藝生產(chǎn)的填料吸油值的不同，都是可以通過調(diào)整配方的潤滑體系來適應(yīng)實(shí)際的生產(chǎn)工藝以達(dá)到各項(xiàng)性能指標(biāo)。
貴在分享，如有侵權(quán)請告知刪除！
